VEGAKON
11

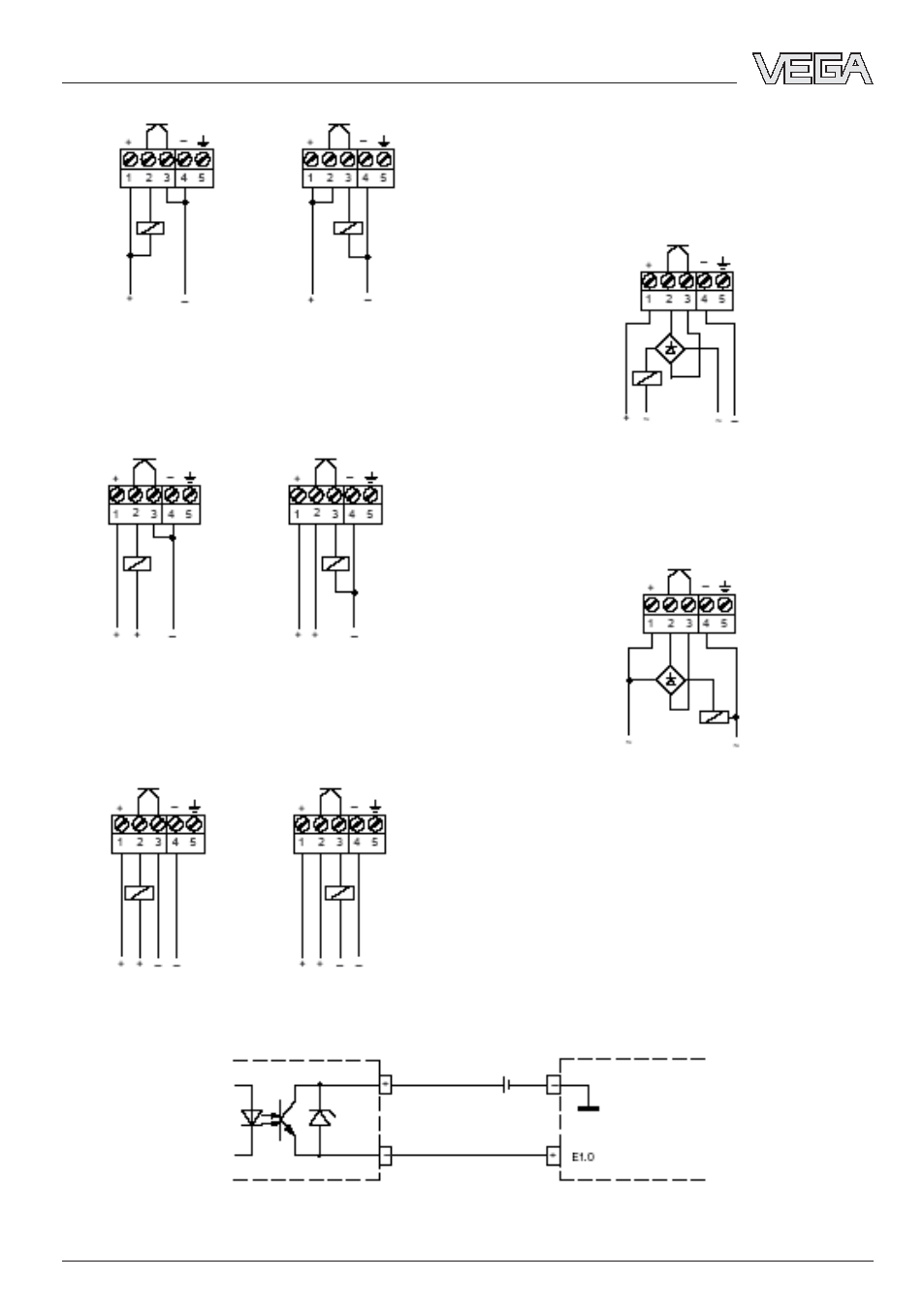

Подключение к питанию
Состояние NPN
Состояние PNP
Транзистор переключает второй
источник питания с равным потенциалом
сравнения на бинарный вход ПЛК или на
электрическую нагрузку.
Состояние NPN
Состояние PNP
Транзистор переключает второй,
гальванически отделенный, источник
питания на бинарный вход ПЛК или на
электрическую нагрузку.
Состояние NPN
Состояние PNP
Нагрузка переменного тока
Транзистор переключает гальванически
отделенное напряжение переменного
тока 10...42 V AC на нагрузку.
Транзистор переключает напряжение
переменного тока 10...42 V AC, которое
одновременно является напряжением
питания, на нагрузку.
Внимание:
Транзисторные выходы нескольких
VEGAKON могут быть подключены
последовательно или параллельно,
чтобы логически связать их сигналы.
Соединение должно выполняться так,
чтобы клемма 2 всегда проводила более
высокое напряжение, чем клемма 3.
Подключение транзисторного выхода к ПЛК (состояние PNP)
ПЛК
VEGAKON 61
VEGAKON 63
