38 | Русский
2 609 005 655 | (12.7.12) Bosch Power Tools
– Рекомендуется пользоваться респираторной
маской с фильтром класса Р2.
Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.
f Избегайте скопления пыли на рабочем месте. Пыль
может легко воспламеняться.

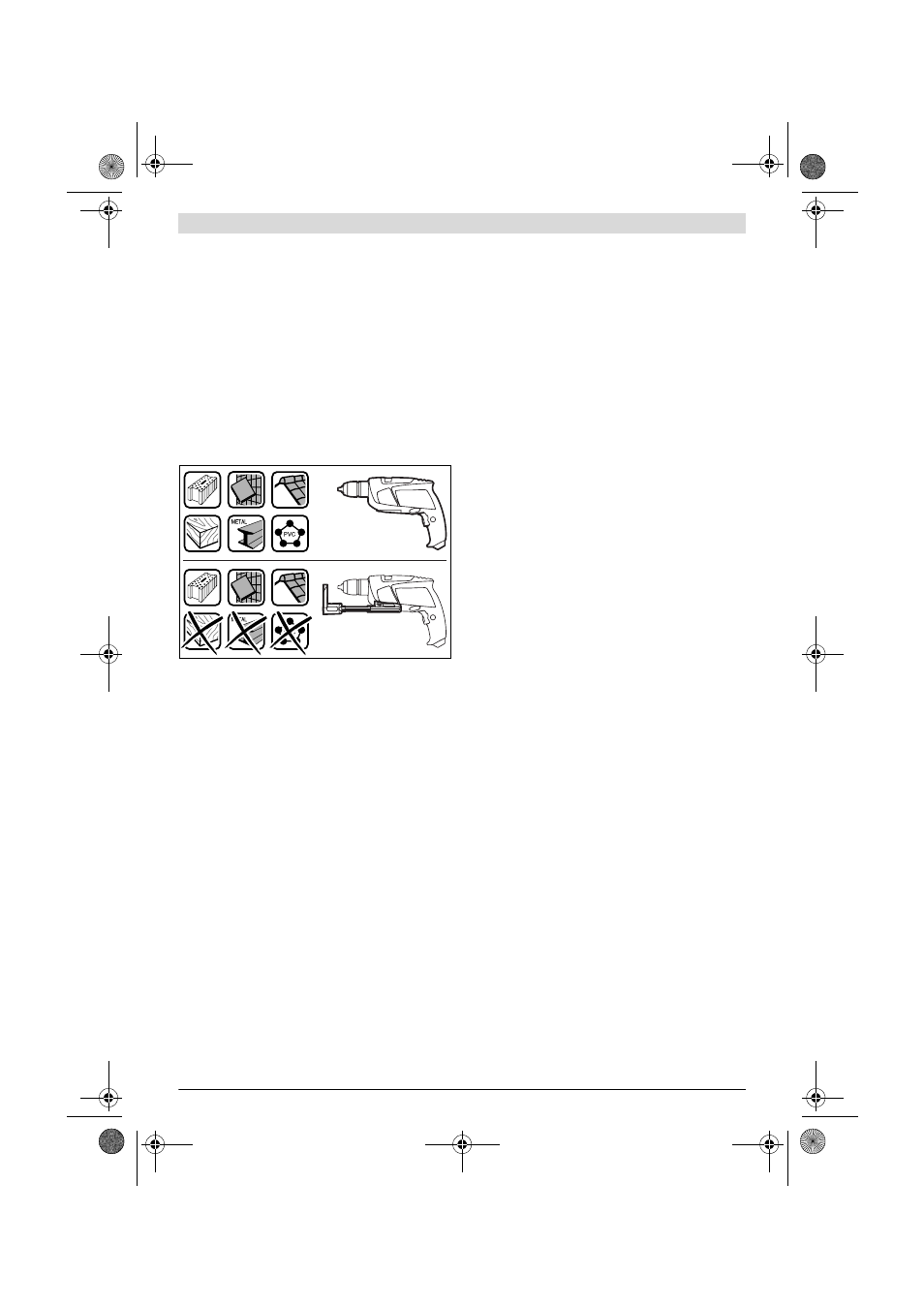

f Применяйте пылеотсасывающее устройство только
при обработке бетона, кирпичей и каменной кладки.
Древесная или пластмассовая стружка может привести к
засорению.
f Осторожно, опасность воспламенения! Не
обрабатывайте металлические материалы с
пылеотсасывающим устройством. От горячей
металлической стружки могут загореться детали
пылеотсасывающего устройства.
Для достижения оптимального отсоса пыли учитывайте
следующие указания:
– Пылеулавливающее устройство должно плотно
прилегать к детали или к стене. Этим одновременно
облегчается сверление под прямым углом.
– При использовании пылеотсасывающего устройства
всегда работайте с максимальным числом оборотов.
– После достижения желаемой глубины отверстия сначала
выньте сверло из отверстия и после этого выключите
ударную дрель.
– Используйте устройство для отсоса только с
установленным фильтроэлементом 19, иначе пыль/
стружка могут проникнуть вовнутрь
электроинструмента и повредить его.
– Регулярно проверяйте состояние фильтроэлемента 19.
При повреждении немедленно замените
фильтроэлемент.
– Особенно при работе со сверлами большого диаметра
возможен быстрый износ пылезадерживающего кольца
21. При повреждении замените это кольцо.
Установка пылеотсасывающего устройства (см. рис. А)
Подведите отсасывающее устройство 14 спереди к нижней
стороне ударной дрели. Проверьте плотное прилегание
отсасывающего устройства 14 к корпусу и его фиксацию.
Очистка пылеотсасывающего устройства
(см. рис. В–D)
Контейнера для пыли 15 хватает прибл. на 20 отверстий с
диаметром 10 мм.
При снижении мощности отсоса нужно опорожнить
контейнер для пыли 15. Нажмите для этого на рифленную
поверхность кнопки разблокировки 18 и снимите
контейнер для пыли 15.
Опорожните и очистите контейнер 15. Очистите
фильтроэлемент 19 от пыли, постучав по нему.
Проверьте фильтроэлемент 19 на предмет повреждений и
при необходимости замените его.
Нажмите на крепление фильтроэлемента 19 и вытащите
фильтроэлемент. Поменяйте фильтроэлемент 19 вместе с
креплением. При установке крепления следите за тем,
чтобы не забыть поставить прокладку 20.
Установите контейнер для пыли 15 на место и нажмите для
фиксирования на гладкую поверхность кнопки
разблокировки 18.
Снятие пылеотсасывающего устройства (см. рис. Е)
Чтобы снять устройство отсоса 14, нажмите на кнопку
разблокировки 22 и потяните устройство отсоса 14
вперед.
Хранение устройства отсоса (см. рис. F)
Чтобы спрятать устройство отсоса 14 в футляре, снимите
устройство отсоса 14, сложите его и наденьте скобу 23.
Установите замок 24 или опорожните контейнер для пыли
15, перед тем как снять отсасывающее устройство.
Дополнительная рукоятка
f Пользуйтесь электроинструментом только с
дополнительной рукояткой 12.
В целях большего удобства, а также чтобы меньше уставать
во время работы, дополнительную рукоятку 12 можно
устанавливать в 8 положений.
Поверните барашковый винт для регулировки
дополнительной рукоятки 13 против часовой стрелки и
передвиньте дополнительную рукоятку 12 настолько
вперед, чтобы ее можно было повернуть в нужное
положение. После этого передвиньте дополнительную
рукоятку 12 опять назад и снова затяните барашковый винт
13 по часовой стрелке.
Настройка глубины сверления (см. рис. G)
С помощью ограничителя глубины 1 можно установить
желаемую глубину сверления X.
Нажмите на кнопку настройки ограничителя глубины 3 и
вставьте ограничитель в дополнительную рукоятку 12.
Рифление на ограничителе глубины 1 должно быть
обращено наверх.
Вытяните ограничитель глубины так, чтобы расстояние от
вершины сверла до конца ограничителя глубины
соответствовало желаемой глубине сверления X.
Замена рабочего инструмента (см. рис. Н)
Быстрозажимной сверлильный патрон
При отпущенном выключателе 10 шпиндель автоматически
фиксируется. Это позволяет быстро, удобно и просто
выполнять смену рабочего инструмента в сверлильном
патроне.
