24 | Slovensky
2 609 005 655 | (12.7.12) Bosch Power Tools

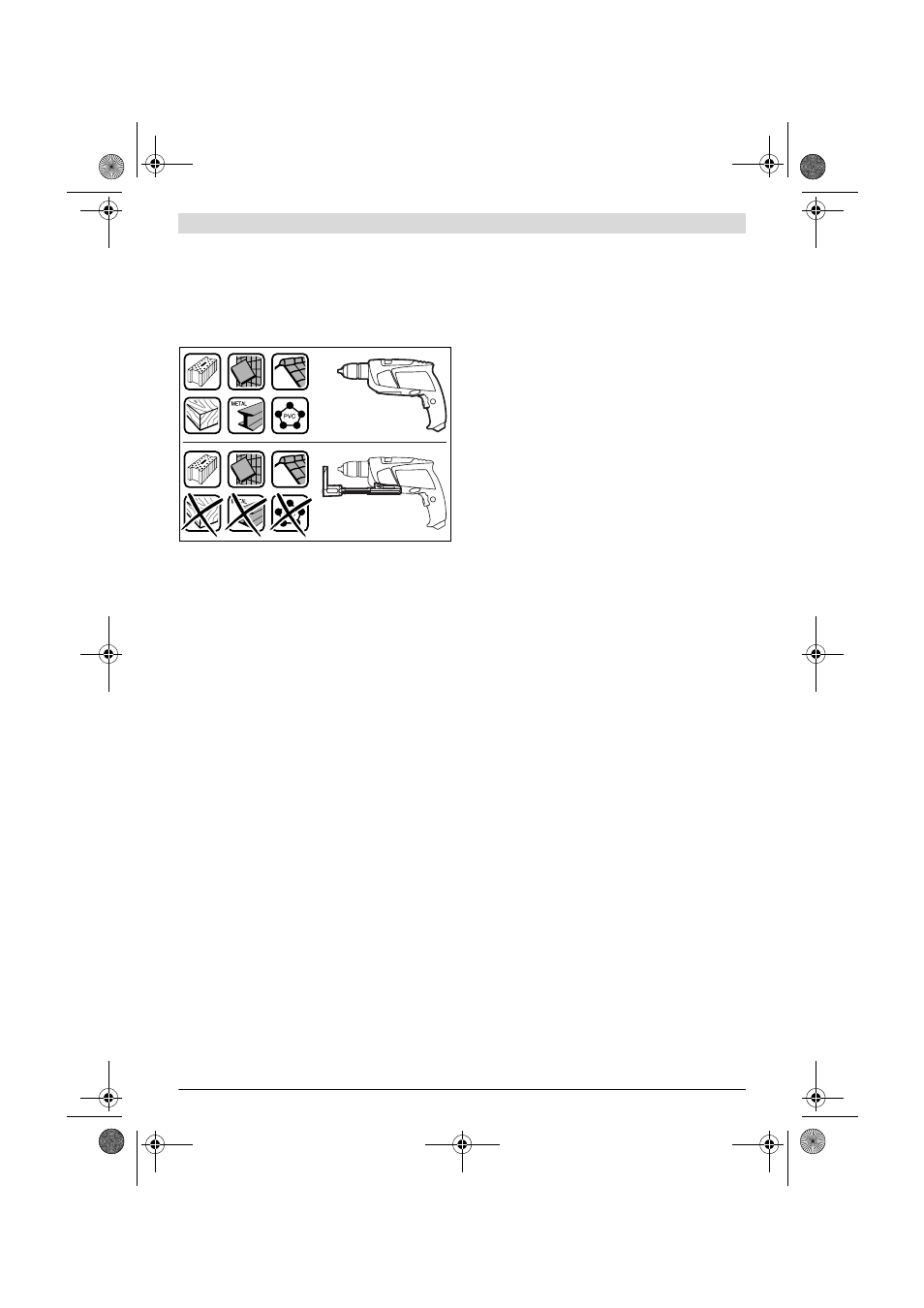

f Odsávacie zariadenie používajte len pri prácach do
betónu, tehly a muriva. Drevené alebo plastové triesky
môžu viesť veľmi rýchlo k upchatiu.
f Pozor, nebezpečenstvo požiaru! S namontovaným
odsávacím zariadením neobrábajte žiadne kovové
materiály. Horúce kovové triesky by mohli zapáliť niektoré
časti odsávacieho zariadenia.
Aby ste dosahovali optimálne odsávanie, dodržiavajte
láskavo nasledujúce pokyny:
– Dbajte na to, aby odsávacie zariadenie priliehalo na
obrobok resp. na stenu. Tým sa súčasne uľahčí
dosiahnutie vŕtania v pravom uhle.
– Pri používaní odsávacieho zariadenia vždy pracujte s
maximálnym počtom obrátok náradia.
– Po dosiahnutí požadovanej hĺbky vrtu najprv vytiahnite
vrták z vyvŕtaného otvoru a až potom vypnite vŕtačku.
– Používajte odsávacie zariadenie len s namontovanou
filtračnou vložkou 19, pretože inak by sa mohol dostať
prach/triesky dovnútra ručného elektrického náradia a
poškodiť ho.
– Pravidelne kontrolujte stav filtračnej vložky 19. V prípade
poškodenia filtračnú vložku okamžite vymeňte za novú.
– Ochranné tesnenie proti prachu 21 sa môže opotrebovať
predovšetkým pri práci s veľkými priemermi vrtákov. V
prípade poškodenia tesnenie nahraďte novým.
Namontovanie odsávacieho zariadenia (pozri obrázok A)
Nasuňte odsávacie zariadenie 14 spredu na dolnú stranu
príklepovej vŕtačky. Dávajte pritom pozor na to, aby
odsávacie zariadenie 14 priliehalo v jednej rovine na teleso a
aby bolo zaaretované.
Čistenie odsávacieho zariadenia (pozri obrázky B–D)
Objem zásobníka na prach 15 vystačí na cca 20 vrtov s
vrtákom priemeru 10 mm.
Odsávanie poznateľne slabne, treba zásobník na prach 15
vyprázdniť. Stlačte na tento účel vrúbkovanú plochu
uvoľňovacieho tlačidlae 18 a zásobník na prach 15 vyberte.
Vyprázdnite a vyčistite zásobník na prach 15. Filtračnú vložku
19 vyčistite vyklepaním.
Skontrolujte, či nie je filtračná vložka 19 poškodená a v
prípade potreby ju vymeňte za novú.
Zatlačte na držiak filtračnej vložky 19 a vytiahnite ju von.
Vymeňte filtračnú vložku 19 vrátane držiaka. Pri nasadzovaní
držiaka dávajte pozor na to, aby bolo správne nasadené aj
gumené tesnenie 20.
Zásobník na prach 15 dajte späť na miesto a na jeho
zaaretovanie stlačte hladké plôšky uvoľňovacieho tlačidla 18.
Demontáž odsávacieho zariadenia (pozri obrázok E)
Ak chcete demontovať odsávacie zariadenie 14, stlačte
uvoľňovacie tlačidlo 22 a odsávacie zariadenie vytiahnite 14
smerom dopredu.
Uloženie odsávacieho zariadenia (pozri obrázok F)
Ak chcete odložiť odsávacie zariadenie 14 do kufríka,
odsávacie zariadenie 14 demontujte, zasuňte ho dohromady
a nasaďte svorku 23.
Nasaďte uzáver 24 alebo vyprázdnite zásobník na prach 15
ešte predtým, ako odsávacie zariadenie odložíte.
Prídavná rukoväť
f Používajte ručné elektrické náradie iba s prídavnou
rukoväťou 12.
Prídavnú rukoväť 12 môžete natočiť do 8 rôznych polôh, aby
ste dosiahli bezpečnú a minimálne unavujúcu pracovnú
polohu.
Ak chcete prídavnú rukoväť prestaviť do inej polohy, otočte
krídlovú skrutku 13 proti smeru otáčania hodinových ručičiek
a posuňte prídavnú rukoväť 12 ak ďaleko smerom dopredu,
až kým ju budete môcť natočiť do takej polohy, ktorá bude pre
Vás najvýhodnejšia. Potom potiahnite prídavnú rukoväť 12
znova späť a krídlovú skrutku 13 opäť utiahnite otáčaním v
smere pohybu hodinových ručičiek.
Nastavenie hĺbky vrtu (pozri obrázok G)
Pomocou hĺbkového dorazu 1 sa dá nastaviť požadovaná
hĺbka vrtu X.
Stlačte tlačidlo na nastavenie hĺbkového dorazu 3 a vložte
hĺbkový doraz do prídavnej rukoväte 12.
Drážkovanie na hĺbkovom doraze 1 musí smerovať dole.
Vytiahnite hĺbkový doraz natoľko, aby vzdialenosť medzi
hrotom vrtáka a hrotom hĺbkového dorazu zodpovedala
požadovanej hĺbke vrtu X.
Výmena nástroja (pozri obrázok H)
Rýchloupínacie skľučovadlo
Keď nie je stlačený vypínač 10 je vŕtacie vreteno aretované.
To umožňuje rýchlu, pohodlnú a jednoduchú výmenu
pracovného nástroja v skľučovadle.
Otvorte rýchloupínacie skľučovadlo 2 otočením v smere
otáčania
n tak, aby sa dal doň vložiť pracovný nástroj. Vložte
pracovný nástroj.
Otáčajte energicky rukou objímku rýchloupínacieho
skľučovadla 2 v smere otáčania
o, kým prestane byť počuť
rapkáčové preskakovanie. Skľučovadlo sa tým automaticky
zaaretuje.
Aretácia sa opäť uvoľní, keď pri vyberaní nástroja otočíte
objímku opačným smerom.
