Česky | 17
Bosch Power Tools 2 609 005 655 | (12.7.12)

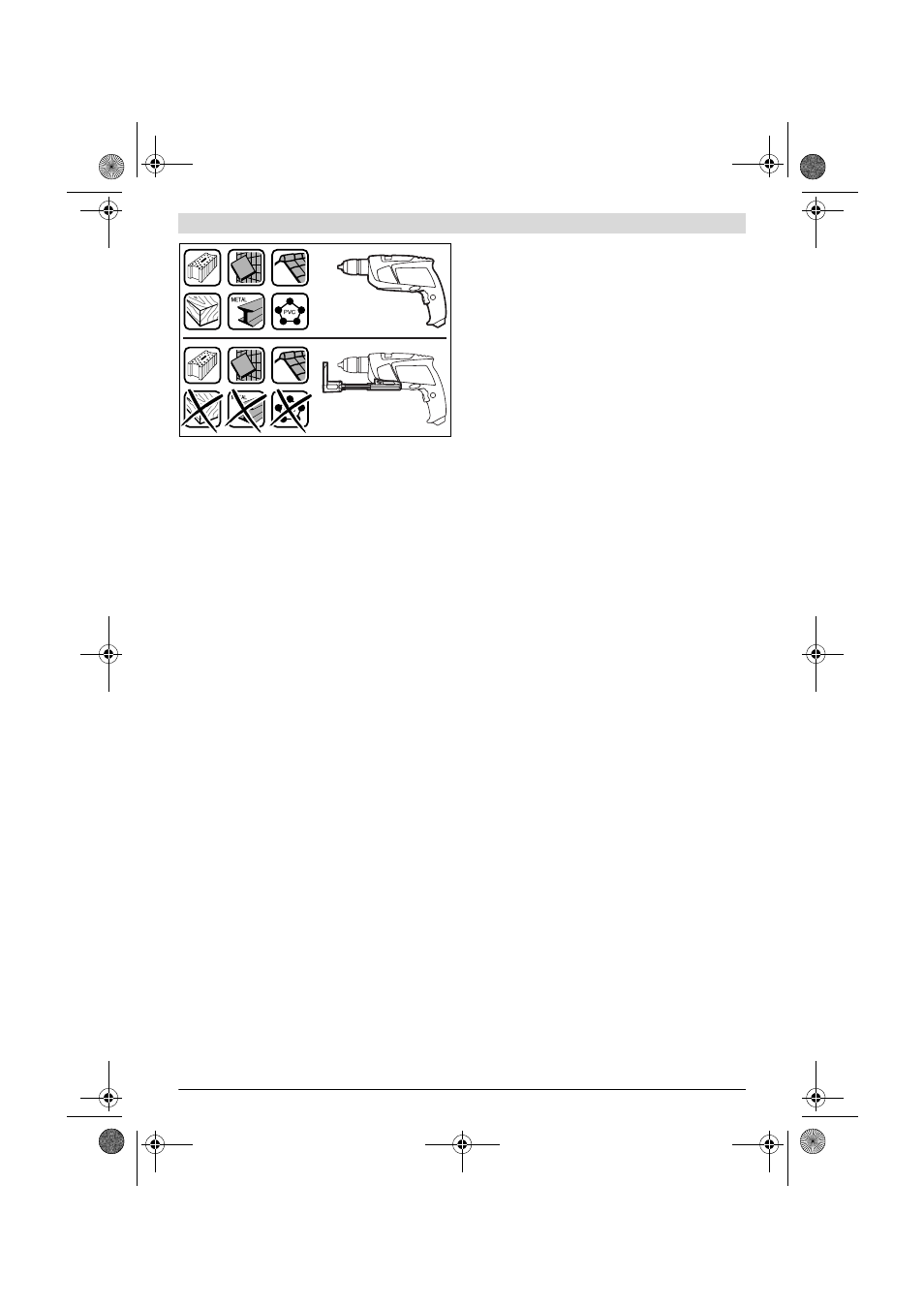

Pro zachování optimálního výsledku odsávání dbejte prosím
následujících upozornění:
– Dbejte na to, aby odsávací nástavec plně přiléhal na
obrobek, popř. na stěnu. Tím je současně usnadněno
pravoúhlé vrtání.
– Při nasazení odsávacího nástavce pracujte vždy s
maximálním počtem otáček.
– Po dosažení požadované hloubky vrtání nejprve vytáhněte
vrták z otvoru a poté příklepovou vrtačku vypněte.
– Odsávací nástavec používejte pouze s namontovaným
filtračním prvkem 19, poněvadž jinak mohou prach/špony
proniknout dovnitř elektronářadí a poškodit jej.
– Pravidelně kontrolujte stav filtračního elementu 19. Při
poškození filtračního elementu jej okamžitě vyměňte.
– Zejména při práci s velkými průměry vrtáků se může
kroužek ochrany proti prachu 21 opotřebovat. Při
poškození jej vyměňte.
Nasazení odsávacího nástavce (viz obr. A)
Odsávací nástavec 14 zaveďte zepředu na spodek příklepové
vrtačky. Dbejte na to, aby odsávací nástavec 14 doléhal v
jedné rovině na těleso a byl zaaretován.
Čištění odsávacího nástavce (viz obr. B–D)
Zásobník prachu 15 vystačí pro zhruba 20 otvorů s
průměrem vrtáku 10 mm.
Při zeslabujícím odsávání se musí zásobník prachu 15
vyprázdnit. K tomu zatlačte na rýhovanou plochu
odjišťovacího tlačítka 18 a zásobník prachu 15 odejměte.
Zásobník prachu 15 vyprázdněte a vyčistěte. Vyklepáním
vyčistěte filtrační element 19.
Filtrační element 19 zkontrolujte na poškození a příp. jej
vyměňte.
Zatlačte na uchycení filtračního prvku 19 a vytáhněte jej ven.
Filtrační prvek 19 vyměňte včetně uchycení. Při nasazování
uchycení dbejte na to, aby bylo vloženo gumové těsnění 20.
Zásobník prachu 15 opět nasaďte a pro zaaretování zatlačte
na hladkou plochu odjišťovacího tlačítka 18.
Odejmutí odsávacího nástavce (viz obr. E)
Pro demontáž odsávacího nástavce 14 zatlačte na odjišťovací
tlačítko 22 a odsávací nástavec 14 stáhněte dopředu.
Uložení odsávacího nástavce (viz obr. F)
Pro dobré uložení odsávacího přípravku 14 v kufru odsávací
přípravek 14 odejměte, zasuňte jej dohromady a nastrčte
svorku 23.
Dříve než odsávací nástavec odložíte, nasaďte uzávěr 24
nebo zásobník prachu 15 vyprázdněte.
Přídavná rukojeť
f Používejte Vaše elektronářadí pouze s přídavnou
rukojetí 12.
Abyste dosáhli spolehlivé a nízkoúnavové pracovní držení,
můžete přídavnou rukojeť 12 přestavit ve 8 polohách.
Otočte křídlový šroub pro přestavení přídavné rukojeti 13
proti směru hodinových ručiček a posuňte přídavnou rukojeť
12 natolik dopředu, až ji můžete natočit do požadované
polohy. Poté zatáhněte přídavnou rukojeť 12 zase zpátky a
znovu utáhněte křídlový šroub 13 ve směru hodinových
ručiček.
Nastavení hloubky vrtání (viz obr. G)
Pomocí hloubkového dorazu 1 lze stanovit požadovanou
hloubku vrtání X.
Stlačte tlačítko pro nastavení hloubky dorazu 3 a nasaďte
hloubkový doraz do přídavné rukojeti 12.
Rýhování na hloubkovém dorazu 1 musí ukazovat nahoru.
Hloubkový doraz vytáhněte natolik ven, aby vzdálenost mezi
špičkou vrtáku a špičkou hloubkového dorazu odpovídala
požadované hloubce vrtání X.
Výměna nástroje (viz obr. H)
Rychloupínací sklíčidlo
Při nestlačeném spínači 10 je vrtací vřeteno zaaretované. To
umožňuje rychlou, pohodlnou a jednoduchou výměnu
nástroje ve sklíčidle.
Otevřete rychloupínací sklíčidlo 2 otáčením ve směru n, až
lze vložit nástroj. Vložte nástroj.
Otáčejte pouzdro rychloupínacího sklíčidla 2 silou ruky ve
směru
o až už není slyšet žádné přeskakování. Vrtací sklíčidlo
se tím automaticky zajistí.
Zajištění se opět uvolní, pokud budete k odstranění nástroje
otáčet pouzdrem v protisměru.
Šroubovací nástroje
Při použití šroubovacích bitů 26 by jste vždy měli použít
univerzální držák bitů 25. Použijte pouze takové šroubovací
bity, jež lícují k hlavě šroubu.
Pro šroubování nastavte přepínač „vrtání/příklepové vrtání“ 4
vždy na symbol „vrtání“.
Výměna sklíčidla
f Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Demontáž sklíčidla (viz obr. I)
Demontujte přídavnou rukojeť a uveďte přepínač volby
převodu 11 do střední polohy mezi 1. a 2. stupeň.
Pro zaaretování vrtacího vřetene zaveďte ocelový kolík
Ø 4 mm s délkou ca. 50 mm do otvoru na krku vřetene.
