Magyar |
31
Bosch Power Tools
2 609 005 655 | (12.7.12)

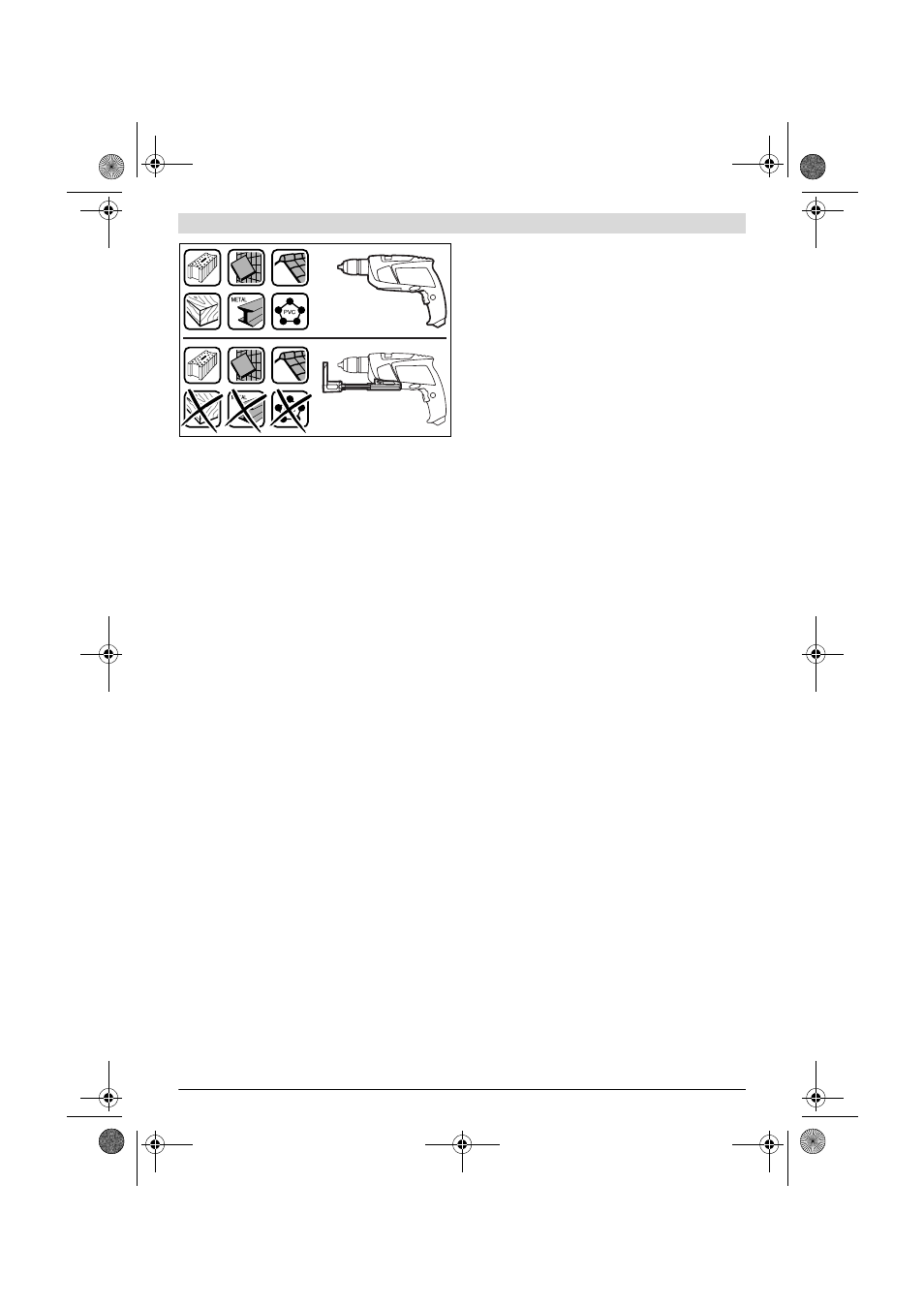

Az optimális elszívás biztosítására tartsa be az alábbi
útmutatóban található utasításokat:
– Ügyeljen arra, hogy az elszívó berendezés a peremével
felfeküdjön a megmunkálásra kerülő munkadarabra, illetve
falra. Ezzel egyidejűleg megkönnyíti a derékszögben való
fúrást is.
– Az elszívó berendezés használatakor mindig a
legmagasabb fordulatszámmal dolgozzon.
– A kívánt furatmélység elérésekor először húzza ki a
furatból a fúrót és csak ezután kapcsolja ki az ütvefúró
gépet.
– Az elszívó berendezést csak felszerelt 19 szűrőbetéttel
használja, mivel a por/forgács ellenkező esetben az
elektromos kéziszerszám belsejébe juthat és azt
megrongálhatja.
– Rendszeresen ellenőrizze a 19 szűrőbetét állapotát. Ha a
szűrőbetét megrongálódott, azonnal cserélje ki.
– A 21 porvédőgyűrű különösen nagyobb fúróátmérők
használata esetén könnyen elhasználódik. Ha ez
megrongálódott, cserélje ki.
Az elszívó berendezés felhelyezése (lásd az „A” ábrát)
Vezesse a 14 elszívó szerkezetet az első oldal felől az ütvefúró
gép alsó oldalához. Ügyeljen arra, hogy a 14 elszívó szerkezet
síkban felfeküdjön a házra és reteszelésre kerüljön.
Az elszívó berendezés tisztítása (lásd a „B”–„D” ábrát)
A 15 portartály 10 mm-es fúróátmérővel végzett fúrások
esetén kb. 20 fúráshoz elegendő.
Ha az elszívás gyengébbé válik, a 15 portartályt ki kell üríteni.
Ehhez nyomja meg a 18 reteszelésfeloldó gomb recés
felületét és vegye le a 15 porgyűjtő tartályt.
Ürítse ki és tisztítsa meg a 15 portartályt. Ütögetéssel tisztítsa
meg a 19 szűrőbetétet.
Ellenőrizze, nincs-e megrongálódva a 19 szűrőbetét, és
szükség esetén cserélje ki.
Nyomja meg a 19 szűrőbetét tartóját, és húzza azt ki. Cserélje
ki a 19 szűrőbetétet a tartóval együtt. A tartó felhelyezésekor
ügyeljen arra, hogy behelyezze a 20 gumitömítést.
Tegye ismét fel a 15 porgyűjtő tartályt és a reteszeléshez
nyomja meg a 18 reteszelésfeloldó gomb síma felületét.
Az elszívó berendezés levétele (lásd az
„E” ábrát)
A 14 elszívó berendezés leszereléséhez nyomja meg a 22
reteszelésfeloldó gombot és előre mutató irányban húzza le a
14 elszívó berendezést.
Az elszívó berendezés elrakása (lásd az
„F” ábrát)
A 14 elszívó berendezésnek a kofferben való tárolásához
vegye le és tolja össze a 14 elszívó berendezést és dugja fel rá
a 23 kapcsot.
Helyezze fel a 24 lezárószerkezetet, vagy ürítse ki a 15
porgyűjtő tartályt, mielőtt az elszívó szerkezetet lerakná.
Pótfogantyú
f Az elektromos kéziszerszámot csak az arra felszerelt
12 pótfogantyúval együtt szabad használni.
A 12 pótfogantyút 8 helyzetbe el lehet forgatni, hogy így a
munkát a lehető leginkább fáradságmentes módon és
biztonságosan lehessen végezni.
Forgassa el a pótfogantyú helyzetének beállítására szolgáló
13 szárnyascsavart az óramutató járásával ellenkező irányba,
és tolja annyira előre a 12 pótfogantyút, hogy azt el tudja
fordítani a kívánt helyzetbe. Ezután húzza ismét vissza a 12
pótfogantyút és a pótfogantyú helyzetének
megváltoztatására szolgáló 13 szárnyascsavarnak az
óramutató járásával megegyező irányba való elforgatásával
ismét rögzítse azt.
A furatmélység beállítása (lásd a
„G” ábrát)
Az 1 mélységi ütköző a kívánt X furatmélység beállítására
szolgál.
Nyomja be a 3 mélységi ütköző beállító gombot és helyezze be
a mélységi ütközőt a 12 pótfogantyúba.
Az 1 mélységi ütköző recézett részének lefelé kell mutatnia.
Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a
mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt
X furatmélységnek.
Szerszámcsere (lásd a
„H” ábrát)
Gyorsbefogó fúrótokmány
Ha a 10 be-/kikapcsoló nincs benyomva, a fúróorsó
automatikusan reteszelve van. Így a fúrótokmányba helyezett
betétszerszámot gyorsan, kényelmesen és egyszerűen ki
lehet cserélni.
Az
n irányba való forgatással nyissa szét a 2 gyorsváltó
fúrótokmányt, amíg a szerszámot be nem lehet helyezni.
Tegye be a szerszámot a tokmányba.
Forgassa el erőteljesen a 2 gyorsbefogó fúrótokmány
hüvelyét kézzel a
o irányba, amíg megszűnik a recsegő hang.
Ezzel a fúrótokmány automatikusan reteszelésre kerül.
A reteszelés automatikusan feloldódik, ha a szerszám
eltávolításához a hüvelyt ellenkező irányban elforgatja.
Csavarozó szerszámok
A 26 csavarozó bitek alkalmazásához használjon mindig egy
25 univerzális bittartót. Csak a csavarfejhez megfelelő
csavarhúzó biteket használjon.
A 4 „Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa
mindig a „Fúrás” jelére.
