Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
26

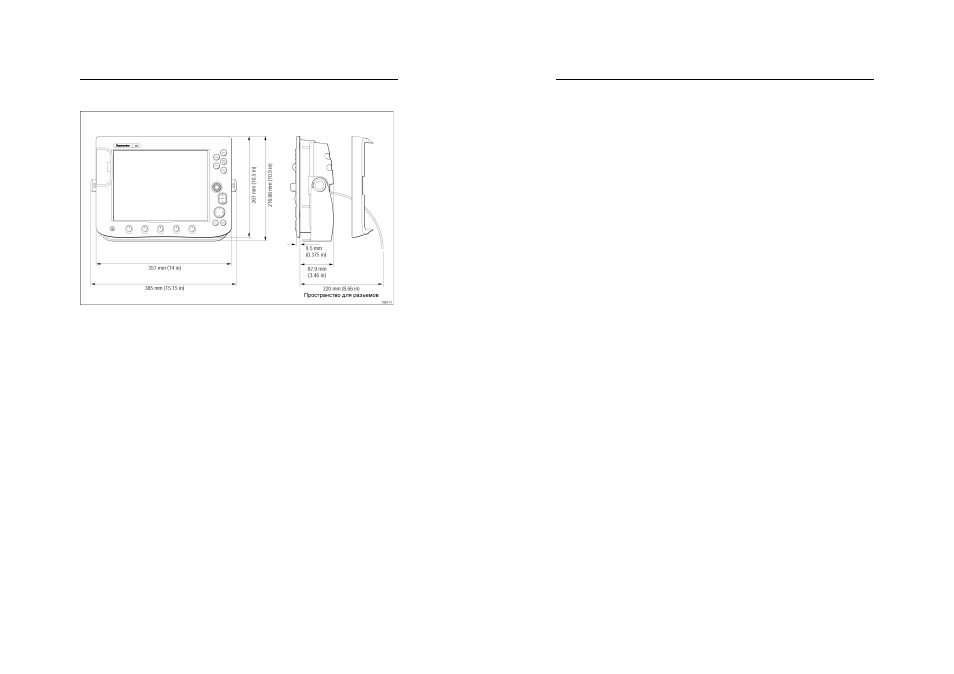

Дисплей С120
2.4 Замечание по кабелям
При установке системных кабелей принимайте во внимание следую-
щее:
•
Все кабели должны быть надлежащим образом закреплены, защи-
щены от физических повреждений и воздействия тепла. Избегайте
прокладки кабелей через трюмы (или по днищу судна) и дверные
проемы, а также вблизи движущихся или горячих объектов.
•
Избегайте образования изгибов кабеля под острым углом.
•
В местах прохождения кабеля через переборки и подволок исполь-
зуйте водонепроницаемые прокладки.
•
Закрепляйте кабель на месте при помощи фиксаторов кабеля и фик-
сирующих скруток. Лишний кабель сматывайте в бухту и склады-
вайте так, чтобы он не мешал.
•
Не тяните кабели через переборки и подволок за шнур, под-
соединенный к разъему. Это может привести к повреждению
разъема.
Глава 3: Тестирование и регулировка системы
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
39
Глава 3: Тестирование и регулировка
системы
3.1 Введение
В этой главе описывается тестирование и регулировка системы для со-
вместного функционирования с приспособлениями, которые могут быть
использованы вместе с дисплеем серии С, и раскрываются следую-
щие аспекты:
•
Тестирование и регулировка радара.
•
Проверка картплоттера.
•
Проверка рыбопоискового эхолота.
Если Ваш дисплей серии С является частью интегрированной систе-
мы, настоятельно рекомендуется провести проверку радара перед
подсоединением к другим системам.
Экран
Экран дисплея использует комбинацию «страниц» и «окон» для отобра-
жения приложений. Для ясности рекомендуется провести тестирование
и регулировку системы перед отображением каждого приложения на
всю страницу.
Полное описание настройки страниц дано в Главе 1 – Обзор системы,
Справочное руководство дисплея серии С.
3.2 Тестирование и регулировка радара
Для правильного функционирования радарного приложения дисплея
серии С дисплей должен быть подсоединен к совместимой антенне ра-
дара. Вопросы совместимости детально изложены в разделе «Важная
информация» настоящего руководства на стр. 5. Если Вы все же со-
мневаетесь, что Ваша радарная антенна подходит, проконсультируй-
тесь у авторизованного дилера компании Raymarine.
Предпусковые проверки
Перед проведением функциональных испытаний радара, проверьте:
•
Что антенна установлена в соответствии с инструкциями, содержа-
щимися в руководстве, прилагаемом к ней.
•
Все крепежные болты полностью затянуты, и все механические кре-
пежные приспособления установлены на своих местах.
•
Осуществлены подключения антенны и питания.
•
Если установлена антенна открытого типа, убедитесь, что питание
подключено через разветвительный кабель к подходящему преры-
вателю цепи.
•
Если установлена антенна открытого типа, установите находящийся
на ее основании выключатель в положение ВКЛ.
•
Все соединительные провода должным образом закреплены и за-
щищены.
Примечание: Если Вы являетесь владельцем судна и установили
радарную систему, перед выходом в море обратитесь к авторизо-
ванному дилеру компании Raymarine, чтобы он проверил установку.
