Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
28
Источник питания
Дисплей серии С предназначен для использования на судах с 12-В
или 24-В источником питания постоянного тока. Однако рабочее напря-
жение радара и дисплея ограничено антенной, следующим образом:
12-В и 24-В системы
Антенный излучатель закрытого типа
12-В или 24-В системы
4-кВт антенна открытого типа
Только 24-В системы
10-кВт антенна открытого типа
Питание может подаваться как от выключателя батареи пита-
ния, так и от распределительного щита постоянного тока. Компа-
ния Raymarine рекомендует подавать питание на дисплей и ан-
тенну напрямую через их собственную специальную кабельную
систему, ОБЯЗАТЕЛЬНО снабженную тепловым прерывателем
цепи или предохранителем, установленным вблизи места под-
ключения к источнику питания.
Кабель SeaTalk
Кабель SeaTalk поставляется с заизолированными концами. Они долж-
ны быть подсоединены к Вашему устройству GPS при помощи входя-
щих в комплект соединителей Scotchlock.

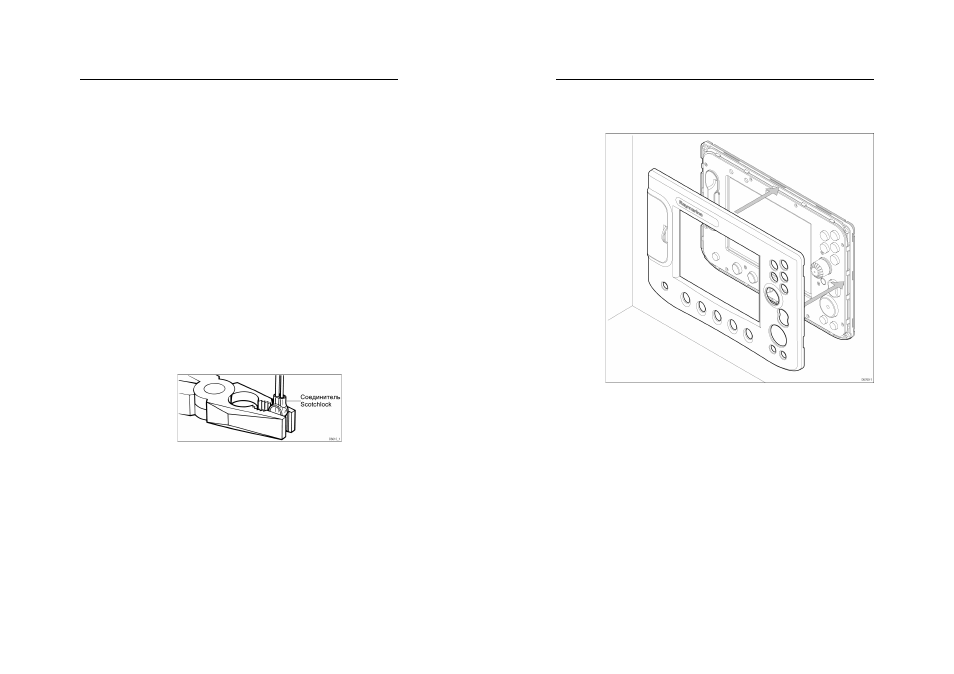

Как использовать соединители Scotchlock?
Соединители Scotchlock используются для легкого и надежного соеди-
нения кабелей без снятия изоляции с концов кабелей.
Для использования разъемов Scotchlock:
1 Поместите соединяемые провода в соединители, соблюдая пра-
вильную полярность и полностью втыкая провода в соединитель.
2 Используя плоскогубцы, обожмите соединитель.
3 Проверьте надежность сделанного соединения.
4 Убедитесь, что кабели закреплены в подходящем положении, во
избежание воздействия на них растягивающих нагрузок.
Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
37
Установка лицевой панели на дисплей
После установки дисплея серии С в требуемом положении, установите
лицевую панель следующим образом:
1 Осторожно поднимите край защитной пленки экрана, так чтобы ее
можно было удалить по завершении установки.
2 Установите лицевую панель на переднюю часть дисплея серии С,
следя, чтобы защелки, расположенные по нижнему краю лицевой
панели, встали на место.
3 Убедитесь, что кнопки управления проходят сквозь свои отверстия.
4 Равномерно прижмите края лицевой панели, начиная с боков снизу
вверх и затем вдоль верхнего края, чтобы убедиться, что лицевая
панель защелкнулась в этом положении.
5 Проверьте, чтобы все кнопки управления свободно работали.
6 Удалите защитную пленку с экрана.
