Страница 27: Проверка передачи
Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
25

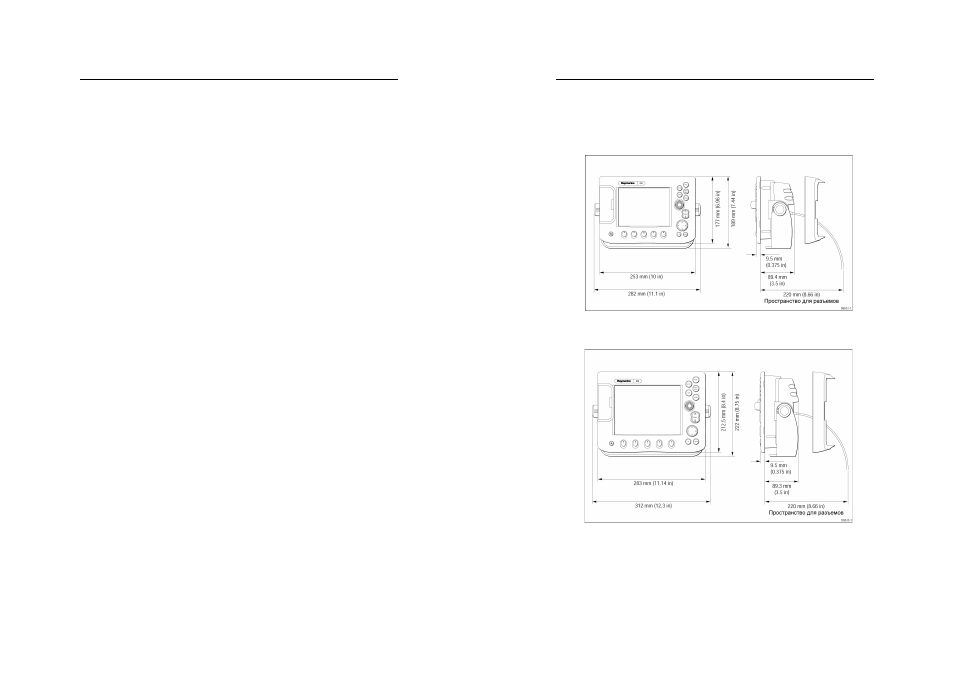

2.3 Размеры дисплейного устройства
Размеры Вашего дисплея серии С таковы:
Дисплей С70
Дисплей С80
Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
40
ПРЕДУПРЕЖДЕНИЕ: Электромагнитное излучение
Антенна радара излучает электромагнитные волны.
Убедитесь, что антенна установлена в соответствии
с рекомендациями, содержащимися в прилагаемом к
антенне руководстве. Перед включением в режим из-
лучения убедитесь, что антенна не воздействует на
персонал.
Тестирование и регулировка
Проведите тестирование и регулировку радара следующим образом:
1 Нажмите кнопку ПИТАНИЕ (POWER) для включения дисплея.
2 Нажмите кнопку МЕНЮ (MENU) или нажмите и удерживайте кнопку
СТРАНИЦА (PAGE). Отобразится меню ВЫБОР НАБОРА СТРАНИЦ
(SELECT PAGE SET).
3 Для выбора нужного набора страниц используйте кнопки джойстика
вверх/вниз.
4 Для произведения выбора нажмите ОК.
5 Нажмите соответствующую многофункциональную кнопку для ото-
бражения требуемой страницы.
6 Нажмите АКТИВНО (ACTIVE) для выделения окна. Отобразится
меню ВЫБОР ПРИЛОЖЕНИЯ (SELECT APPLICATION).
7 Для выбора пункта РАДАР (RADAR) используйте кнопки джойстика
вверх/вниз.
8 Для произведения выбора нажмите ОК.
9 Отобразится сообщение о совместимости антенны.
Если в сообщении говорится, что антенна не совместима с диспле-
ем, Вы не сможете продолжать тестирование и регулировку радара.
Обратитесь к разделу Важная информация – Антенны радаров в
начале настоящего руководства.
Если в сообщении говорится, что антенна совместима с дисплеем,
отобразится обратный отсчет, указывающий на то, что антенна про-
гревается.
По истечении периода прогрева антенны на экране появится картинка
радара на полную страницу. Должны быть проведены следующие про-
верки и все необходимые регулировки:
•
Проверка передачи – проверка работы антенны и отображения всех
данных, которые должны быть отображены.
•
Регулировочные проверки – для обеспечения точности отображае-
мой картинки, эти проверки включают в себя:
•
Проверка пеленга – удостоверяет, что цели появляются на пра-
вильном пеленге относительно носа судна.
•
Проверка синхронизации дисплея – проверка точности радара на
малом расстоянии.
Проверка передачи
По истечении обратного отсчета времени прогрева антенны:
1 Нажмите кнопку ПИТАНИЕ (POWER) для начала сканирования ра-
даром. Картинка будет получена за несколько сканирований.
2 Используя кнопку ДАЛЬНОСТЬ (RANGE), убедитесь, что дальность
радара соответствующим образом регулируется.
3 Проверьте, чтобы вся сопутствующая информация отображалась в
строке состояния.
