Инструкция по эксплуатации Precor EXPERIENCE SERIES_CLM 835
Страница 90
28
Монтаж и техническое обслуживание степперов CLM 835
5. Расположите две нижних колодки поручня так, чтобы
грань каждой из них была направлена вперед.
Переместите колодки по задней поперечине вниз.
6. Разместите колпачки так, чтобы они закрывали концы
задней поперечины и грани нижних колодок поручня.
Закрепите колпачки с помощью двух винтов с
головкой под отвертку и ⁵₃₂-дюймового торцевого
ключа. Полностью затяните крепления.
Важно! Грани колодок поручня должны быть закрыты
колпачками.

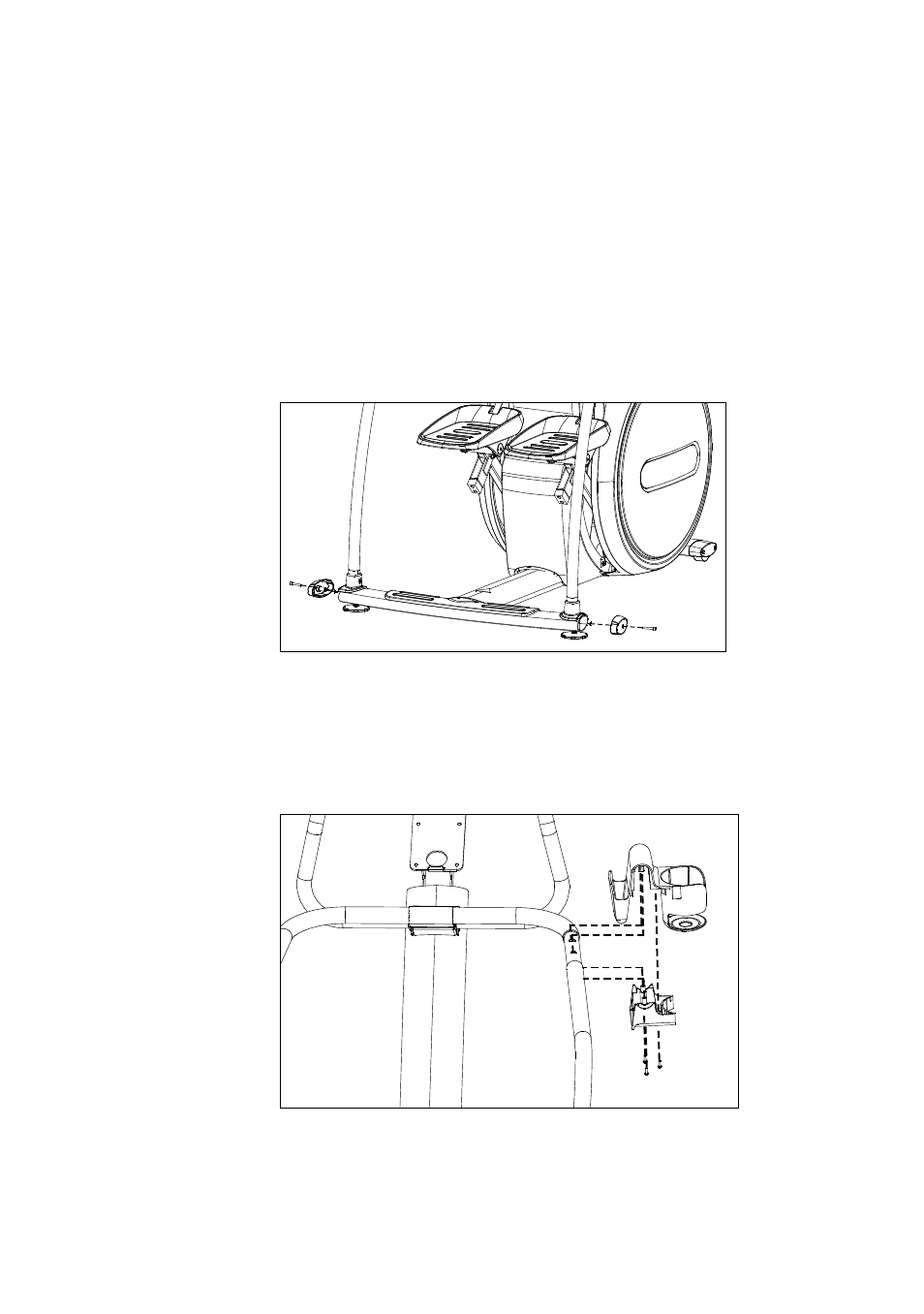

Рис. 10: Надевание колпачков
7. Расположите держатель для бутылки с водой, как
показано на иллюстрации, и закрепите на правом
поручне. Закрепите держатель с помощью трех винтов
с головкой Phillips и отвертки Phillips.
Рис. 11: Установка держателя для бутылки
