Компенсация смещения заготовки посредством трехмерного
измерительного щупа
15.9
15
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
543
15.9 Компенсация смещения заготовки
посредством трехмерного
измерительного щупа
Введение
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Система ЧПУ компенсирует наклонное закрепление
заготовки на основе расчета с помощью "разворота плоскости
обработки".

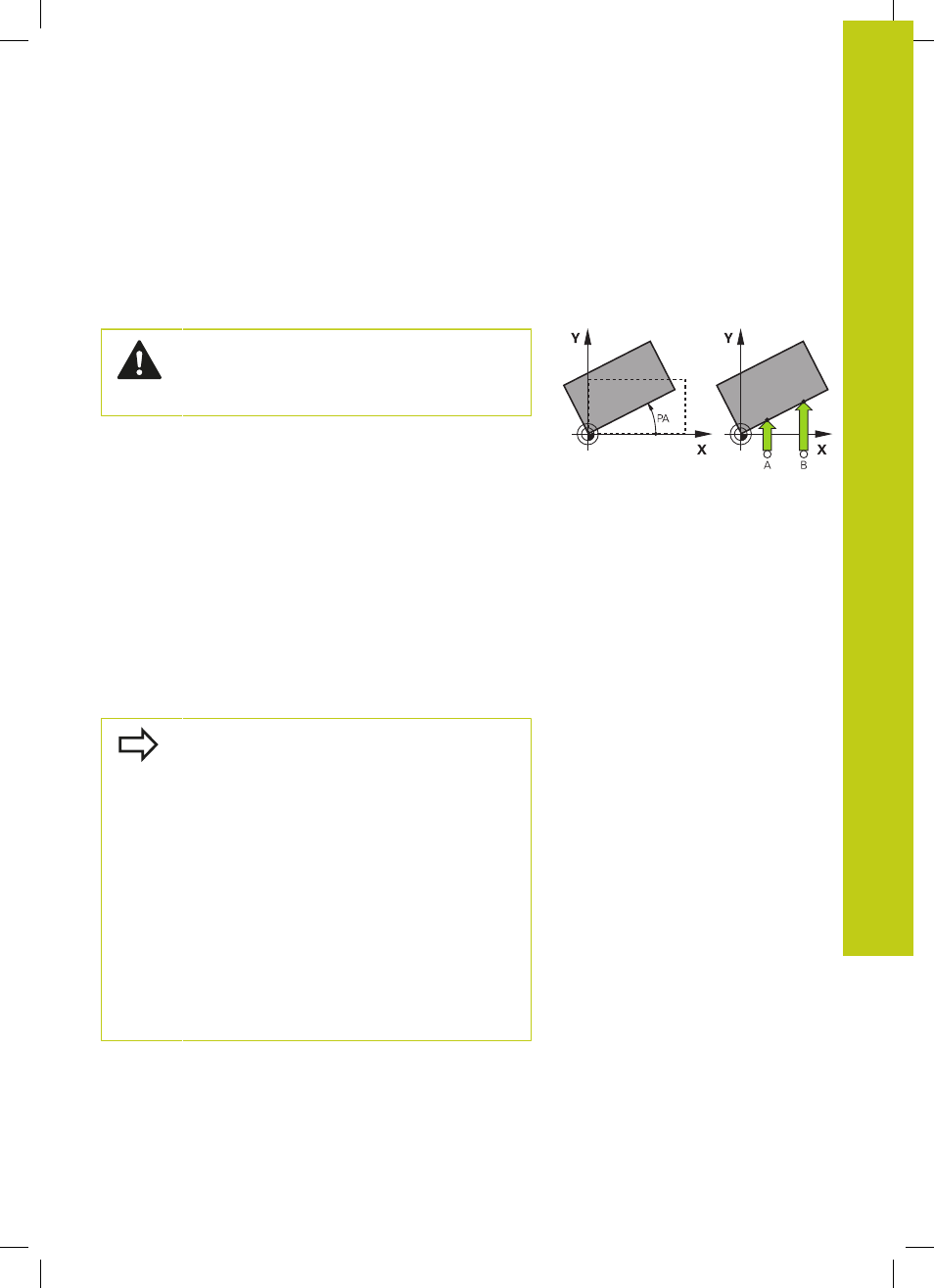

Для этого ЧПУ назначает в качестве угла разворота угол,
образуемый поверхностью заготовки и опорной осью угла
плоскости обработки. См. рис. справа.
ЧПУ интерпретирует измеренный угол в качестве вращения
вокруг направления инструмента в системе координат
заготовки и сохраняет значения в столбцах SPA, SPB и SPC
таблицы предустановок.
Для определения разворота плоскости обработки должно
произойти ощупывание в двух точках на боковине
заготовки. Последовательность измерения точек влияет на
рассчитываемый угол. Полученный угол указывается от первой
до второй точки измерения. Вы можете определить разворот
плоскости обработки по отверстиям или островам.
Всегда выбирайте направление ощупывания
наклонного положения заготовки,
перпендикулярное опорной оси угла.
Для правильного расчета разворота плоскости
обработки при выполнении программы следует
программировать обе координаты плоскости
обработки в первом кадре перемещения.
Разворот плоскости обработки также можно
использовать в комбинации с PLANE-функцией;
в таком случае следует сначала активировать
разворот плоскости обработки, а затем PLANE-
функцию.
Вы также можете активировать разворот
плоскости обработки без ощупывания заготовки.
Для этого введите значение в меню разворота
плоскости обработки или нажмите Softkey УСТ.
РАЗВОРОТ ПЛОСК. ОБРАБОТКИ .
