Ручное управление и наладка
15.5 Управление точками привязки с помощью таблицы
предустановок
15
520
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

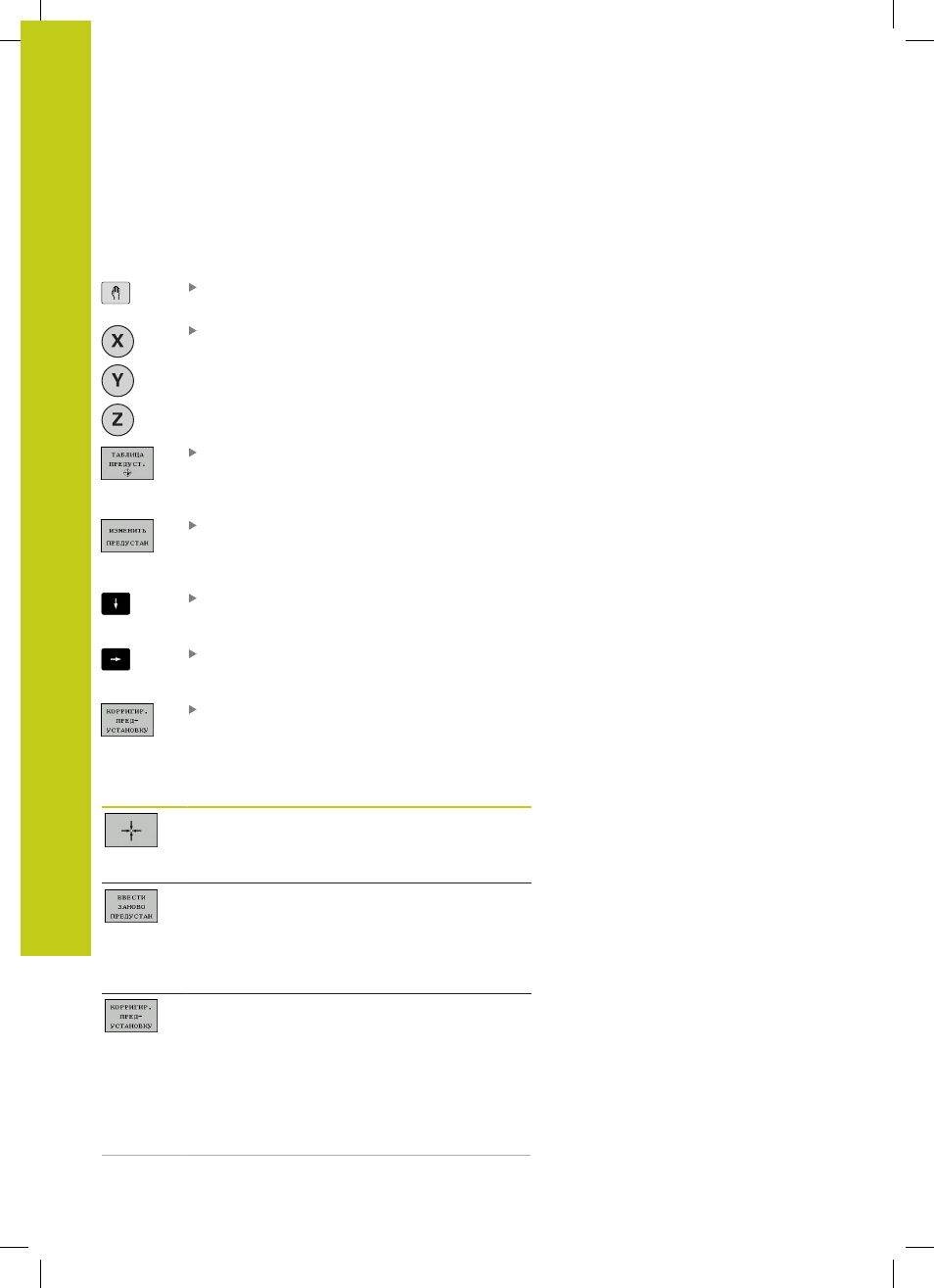

Сохранение в памяти точек привязки в ручном режиме в
таблице предустановок
Для сохранения точек привязки в таблице предустановок
следует выполнить действия, указанные ниже:
Выберите режим работы Ручное управление
Осторожно перемещайте инструмент до
тех пор, пока он не коснется заготовки, или
позиционируйте индикатор соответствующим
образом
Индикация таблицы предустановок: ЧПУ
открывает таблицу предустановок и
устанавливает курсор на активную строку
таблицы
Выберите функции для ввода предустановок:
ЧПУ отображает на панели Softkey доступные
возможности ввода. Описание возможностей
ввода: см. таблицу, приведенную ниже
Выберите в таблице предустановок строку,
которую оператору требуется изменить (номер
строки соответствует номеру предустановки)
При необходимости выберите столбец (ось)
в таблице предустановок, который нужно
изменить
С помощью Softkey выберите одну из
имеющихся возможностей ввода (см. таблицу,
приведенную ниже)
Клавиша
Softkey
Функция
Присвоение фактической позиции инструмента
(индикатора) в качестве новой точки привязки
напрямую: функция сохраняет точку привязки
только на той оси, на которой находится курсор
Присвоение произвольного значения
фактической позиции инструмента
(индикатора): функция сохраняет точку
привязки только на той оси, на которой
находится курсор. Введите нужное значение в
окне перехода
Инкрементное смещение точки привязки, уже
сохраненной в таблице: функция сохраняет
точку привязки только на той оси, на которой
в данный момент находится подсвеченное
поле. Введите нужное значение коррекции
с учетом знака во всплывающем окне. Если
активна индикация в дюймах: введите значение
в дюймах, система ЧПУ пересчитает введенное
значение в миллиметры
