Программирование: специальные функции
11.2 Динамический контроль столкновений (номер опции #40)
11
388
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

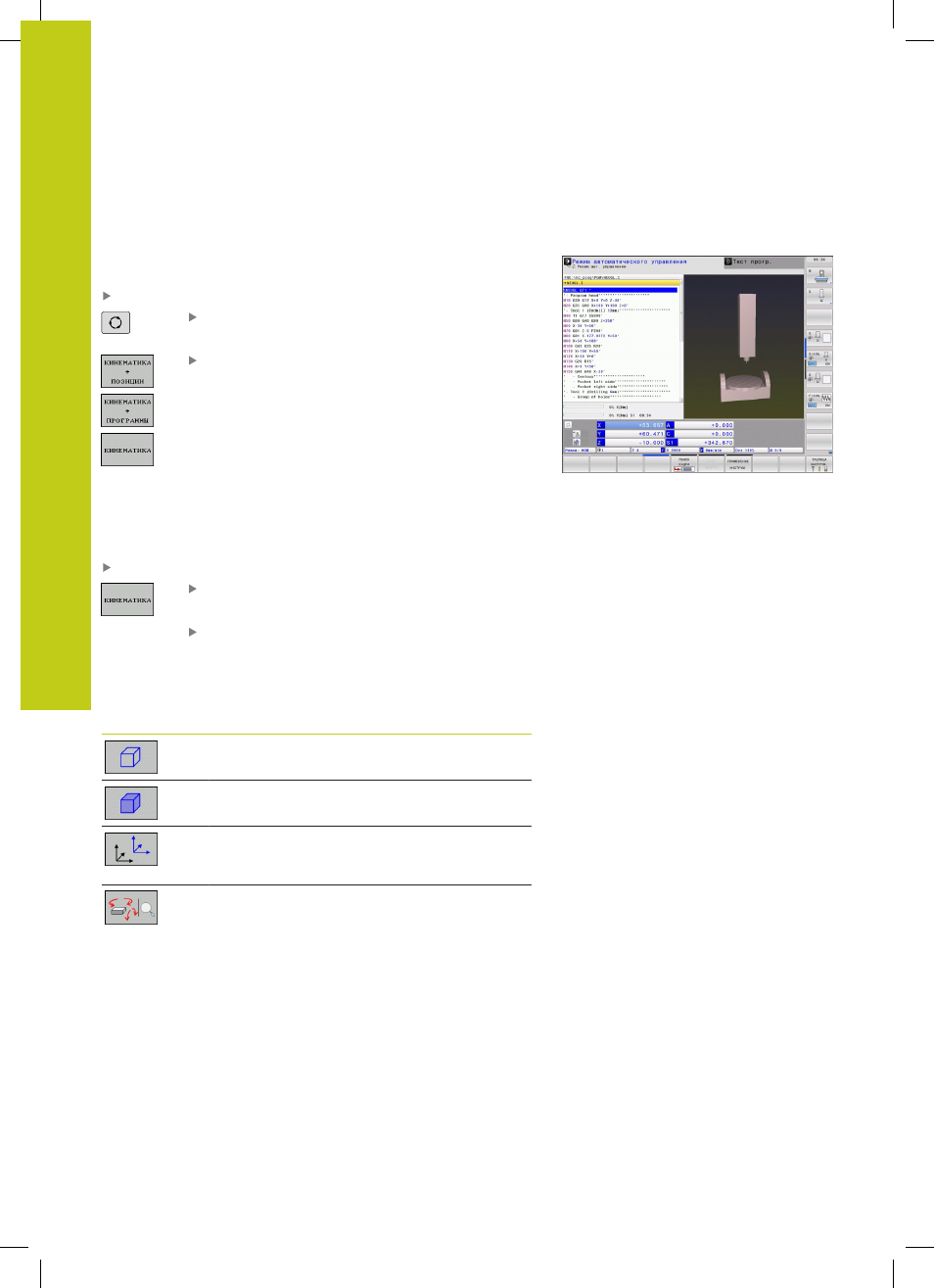

Графическое отображение объектов
столкновений
Активируйте графическое отображение объектов столкновений
следующим образом:
Выберите любой режим работы станка
Нажмите клавишу переключения дисплея
Выберите желаемое разделение дисплея на
области
При необходимости отображение объектов столкновения
можно отрегулировать при помощи клавиш Softkey.
Изменение графического отображения объектов столкновений
выполняется следующим образом:
При необходимости переключите панель Softkey
Нажмите клавишу Softkey КИНЕМАТИКА
Измените графическое отображение объектов
столкновений при помощи следующих функций
В вашем распоряжении находятся следующие функции:
Клавиша
Softkey
Функция
Переключение между контурной и объемной
моделями представления
Переключение между объемной и
прозрачной моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в
описании кинематики
Функции поворота, масштабирования и
перемещения
