Программирование: токарная обработка
14.5 Программные функции точение (номер опции #50)
14
490
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

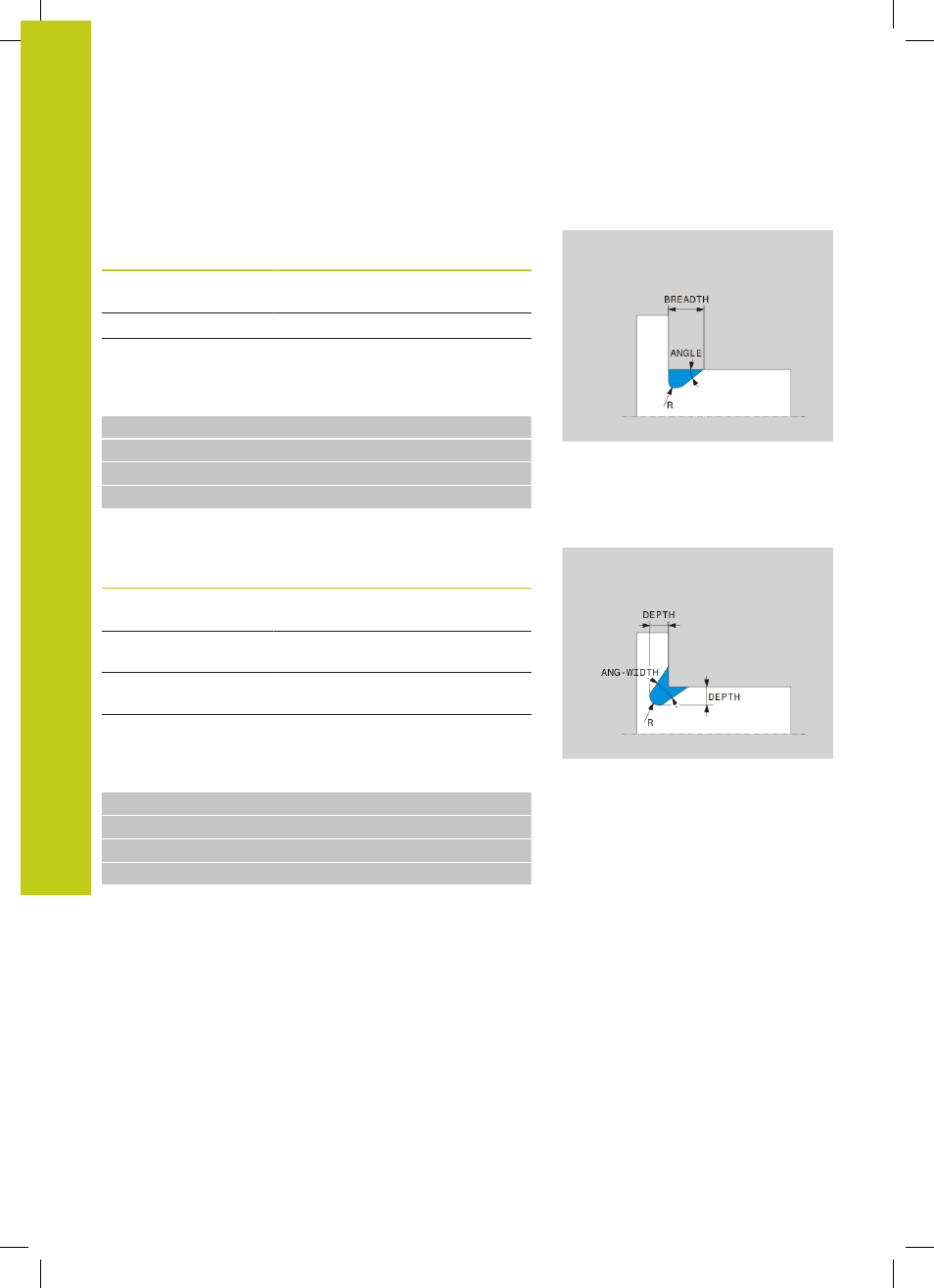

Выточка DIN 509 UDC TYPE_H
Вводимые элементы для выточки DIN 509 UDC TYPE_H
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Обязательно
BREADTH
Ширина выточки
Обязательно
ANGLE
Угол выточки
Обязательно
Выточка формы F: глубина = 2, ширина = 15, глубина
плоской поверхности = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_H R1 BREADTH10 ANGLE10
N60 L X+60
Выточка UDC TYPE_K
Вводимые элементы для выточки UDC TYPE_K
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Обязательно
DEPTH
Глубина выточки
(параллельно оси)
Обязательно
ROT
Угол к продольной оси
(по умолчанию: 45°)
Опционально
ANG_WIDTH
Угол раствора выточки
Обязательно
Выточка формы F: глубина = 2, ширина = 15, глубина
плоской поверхности = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
N60 L X+60
