Программирование: Многоосевая обработка
12.3 Наклонное фрезерование на наклонной плоскости (опция ПО 2)
12
408
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
12.3
Наклонное фрезерование на
наклонной плоскости (опция ПО 2)
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование
на наклоненной плоскости
обработки. Для этого существует два варианта определения:

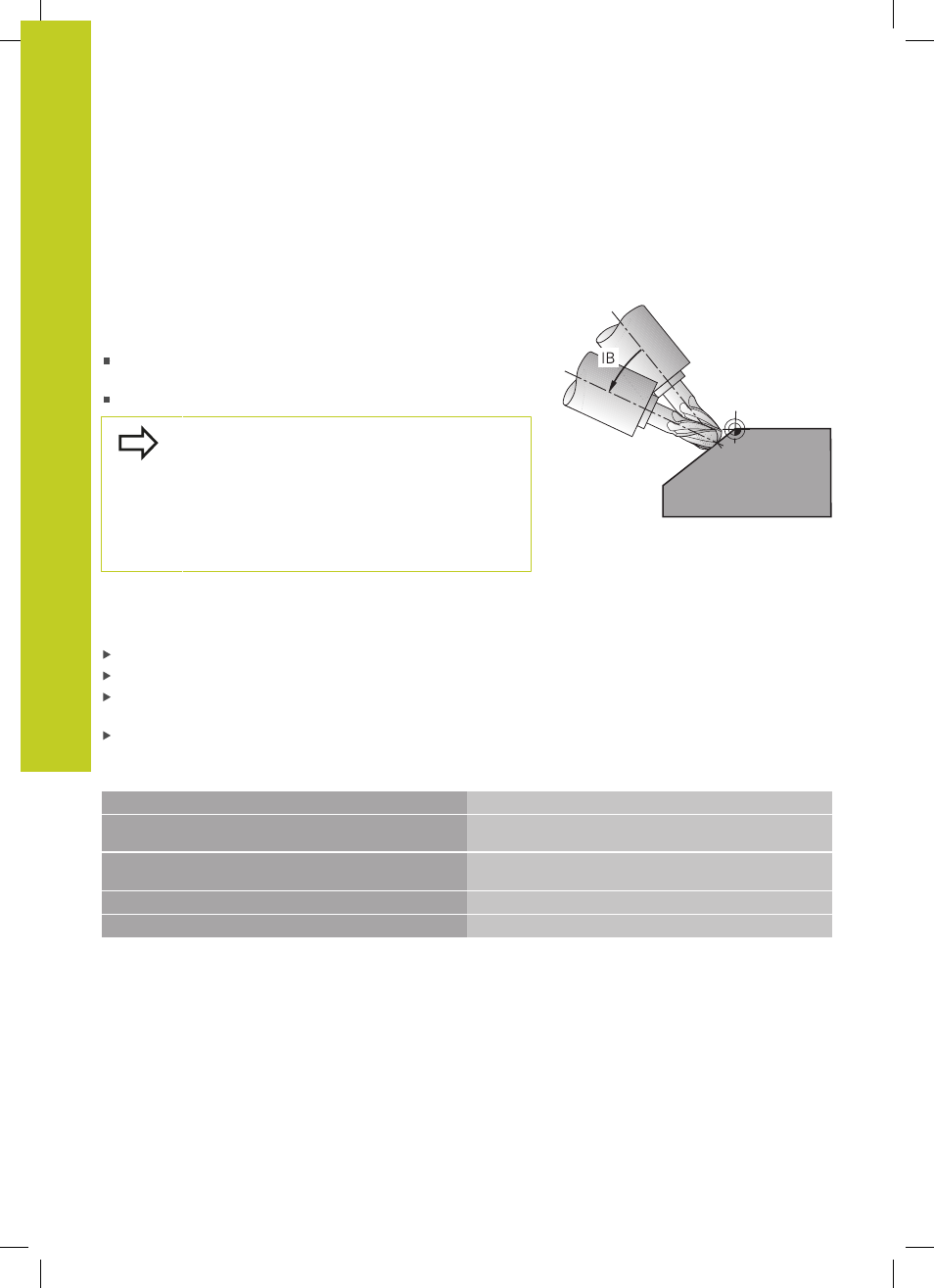

Наклонное фрезерование путем инкрементального
перемещения оси вращения
Наклонное фрезерование через векторы нормали
Наклонное фрезерование на наклонной
плоскости можно осуществить только при
помощи радиусных фрез. При использовании
45°-поворотных головок/поворотных столов
можно определить угол наклона инструмента при
фрезеровании и как пространственный угол. Для
этого следует использовать , смотри "FUNCTION
Наклонное фрезерование путем инкрементального
перемещения оси вращения
Отвод инструмента
Активация M128
Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
Инкрементально переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Примеры NC-кадров
...
N12 G00 G40 Z+50 M128 *
Позиционирование на безопасную высоту, активация
M128
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F900 *
Определение и активация PLANE-функции
N14 G01 G91 F1000 B-17 *
Настройка угла наклона
...
Задание обработки на наклонной плоскости
