PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2
12
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
397
Параметры ввода

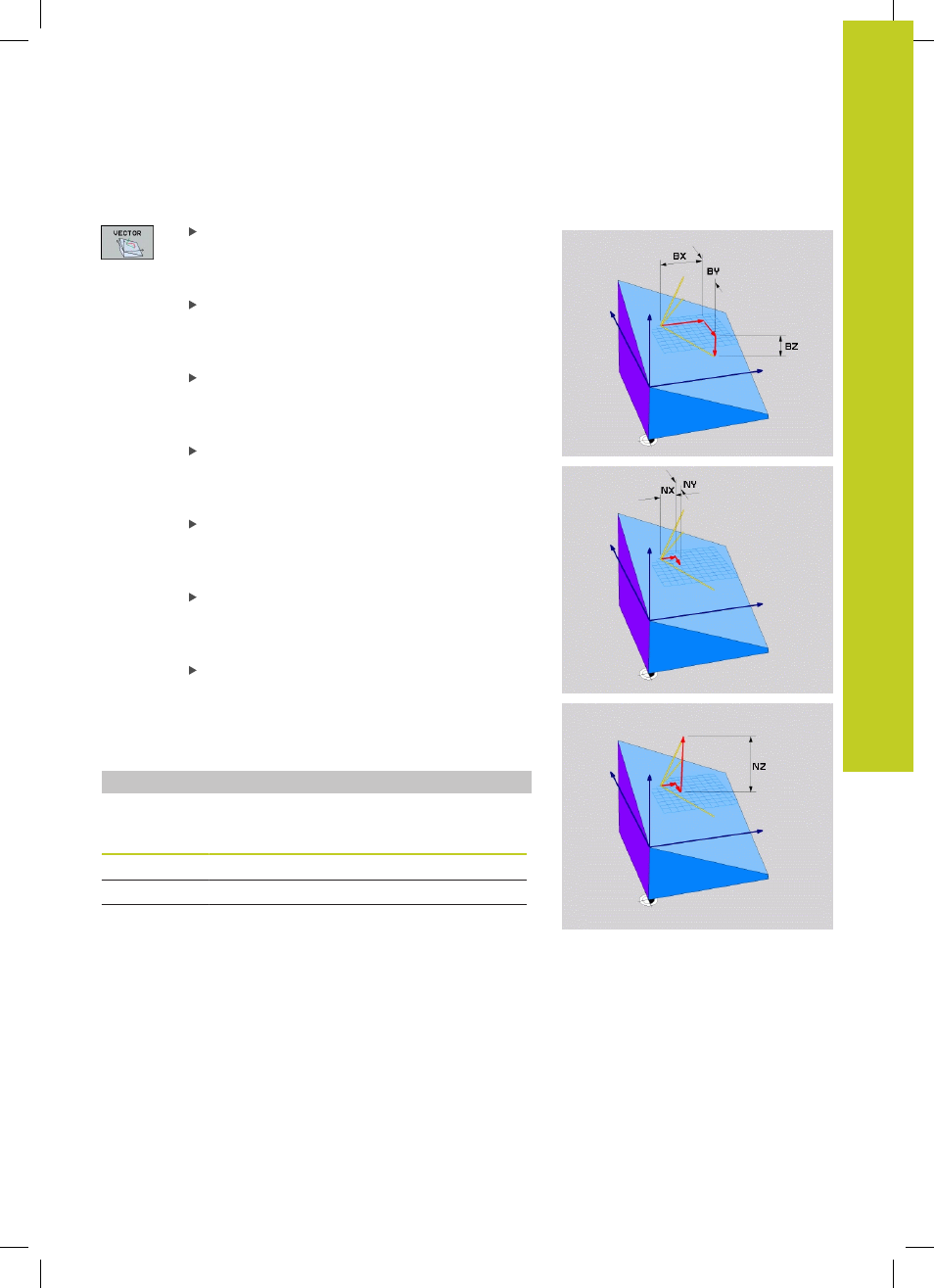

X-составляющая вектора базиса?
: X-
составляющая BX вектора базиса B (см. рис.
справа вверху). Диапазон ввода: от -9.9999999
до +9.9999999
Y-составляющая вектора базиса?
: Y-
составляющая BY вектора базиса B (см. рис.
справа вверху). Диапазон ввода: от -9.9999999
до +9.9999999
Z-составляющая вектора базиса?
: Z-
составляющая BZ вектора базиса B (см. рис.
справа вверху). Диапазон ввода: от -9.9999999
до +9.9999999
X-составляющая вектора нормали?
: X-
составляющая NX вектора нормали N (см.
рис. справа в центре). Диапазон ввода: от
-9.9999999 до +9.9999999
Y-составляющая вектора нормали?
: Y-
составляющая NY вектора нормали N (см.
рис. справа в центре). Диапазон ввода: от
-9.9999999 до +9.9999999
Z-составляющая вектора нормали?
: Z-
составляющая NZ вектора нормали N (см. рис.
справа внизу). Диапазон ввода: от -9.9999999
до +9.9999999
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
процедуры работы PLANE-функции при
NC-кадр
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Используемые сокращения
Сокращение Значение
VECTOR
англ. vector = вектор
BX, BY, BZ
В
ектор базиса:
X
-,
Y
- и
Z
-составляющие
NX, NY, NZ
В
ектор нормали:
X
-,
Y
- и
Z
-составляющие
