Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1
Обработка данных DXF (опция программного обеспечения)
7
234
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
Настройка слоя
DXF-файлы, как правило, содержат, несколько слоев (уровней),
с помощью которых программист может создать свои чертежи.
С помощью технологии послойного построения программист
группирует разнообразные элементы, например, сам контур
заготовки, размеры, вспомогательные и конструктивные линии,
штриховки и тексты надписей.
При выборе контура, чтобы не допустить отображения на
дисплее большого количества лишней информации, можно
выключить все избыточные слои, содержащиеся в DXF-файле.
DXF-файл, предназначенный для обработки,
должен содержать не менее одного слоя.
Контур можно выбрать даже в том случае, если
программист сохранил его в памяти в разных
слоях.

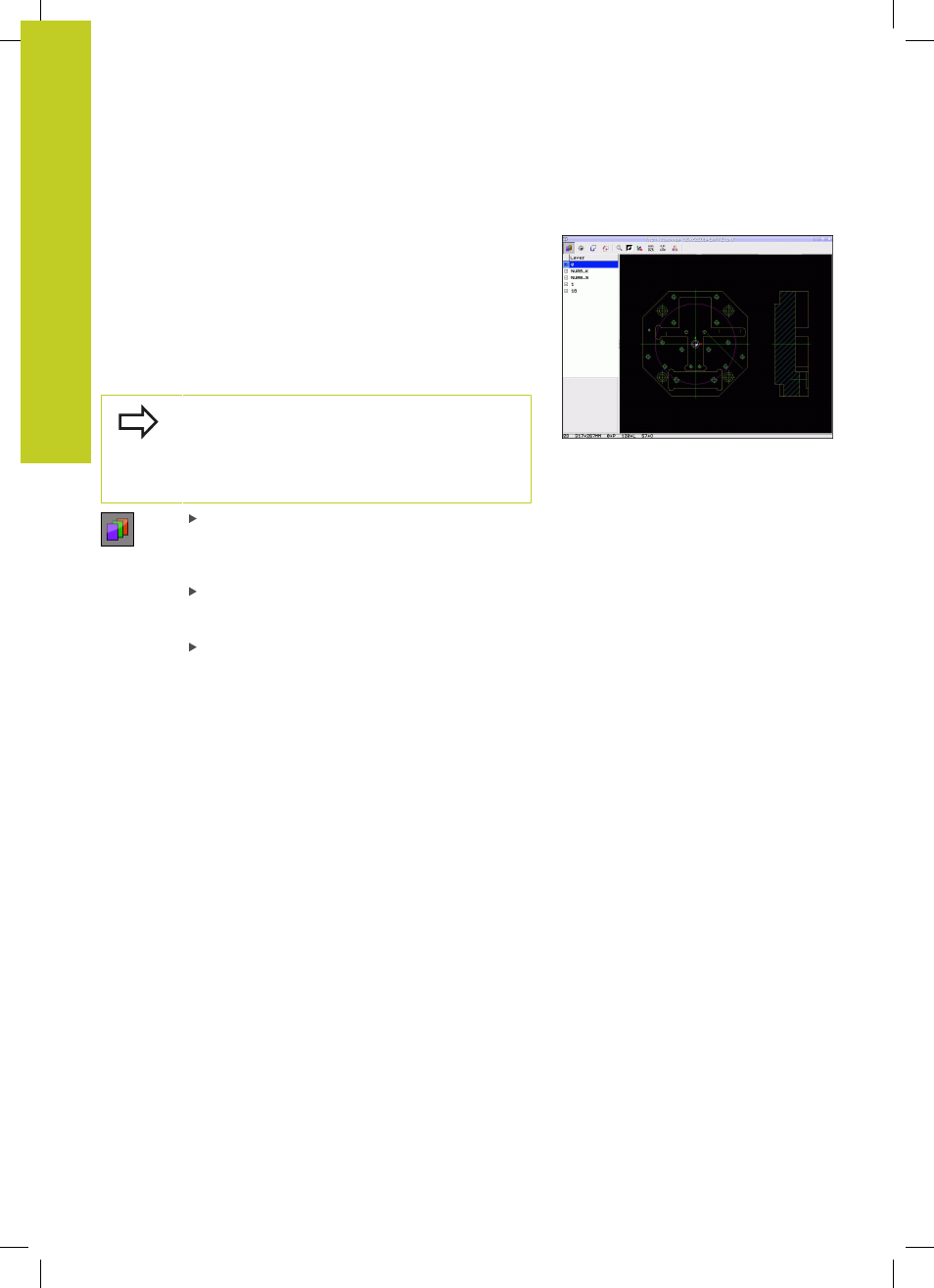

Выберите режим для настройки слоя, если он
еще не активен: система ЧПУ отображает в
левом окне все слои, содержащиеся в активном
DXF-файле
Чтобы скрыть слой: выберите желаемый слой
левой кнопкой мыши и выключите его щелчком
на контрольной графе
Чтобы отобразить слой: выберите желаемый
слой левой кнопкой мыши и включите его снова
щелчком на контрольной графе
