Вход в контур и выход из контура
6.3
6
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
203
Примеры NC-кадров
N50 G00 G40 G90 X-30 Y+50 *
Точка старта
N60 G01 G41 X+0 Y+50 F350 *
Первая точка контура
N70 G26 R5 *
Подвод по касательной дуге с радиусом R = 5 мм
. . .
ПРОГРАММИРОВАНИЕ ЭЛЕМЕНТОВ КОНТУРА
. . .
Конечная точка контура
N210 G27 R5 *
Отвод по касательной дуге с радиусом R = 5 мм
N220 G00 G40 X-30 Y+50 *
Конечная точка
Обзор: формы траектории для входа в контур и
выхода из него
Функции APPR (англ. approach = подвод) и DEP (англ. departure
= вывод) активируются при помощи кнопки APPR/DEP. Затем с
помощью клавиш Softkey можно выбрать следующие формы
траектории:

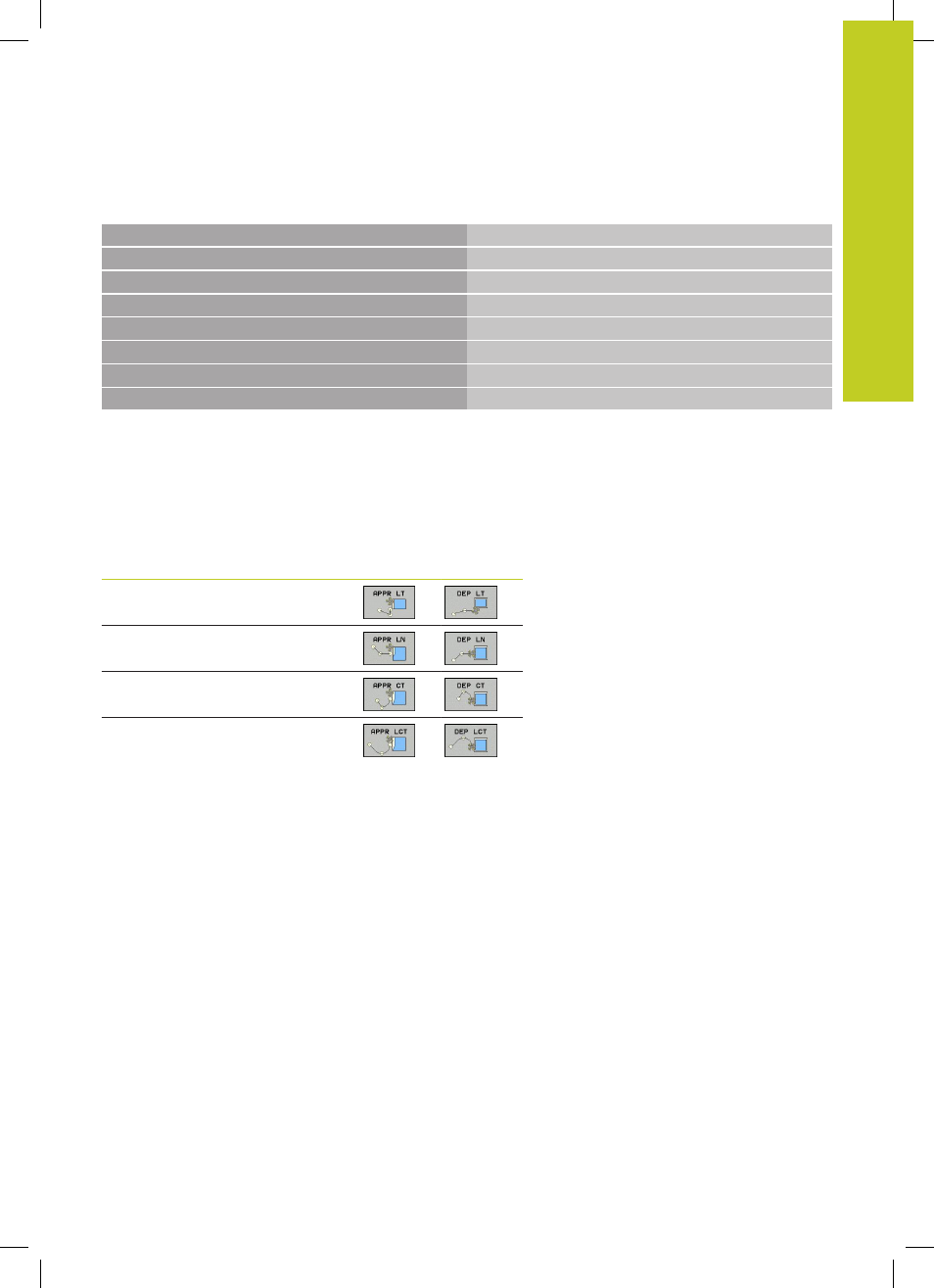

Функция
Подвод
Отвод
Прямая с плавным переходом
По прямой перпендикулярно
контуру
Круговая траектория с плавным
переходом
Круговая траектория с переходом
в прямую по касательной, подвод
и отвод от вспомогательной точки
вне контура на участке прямой,
касательной к окружности
Вход в спираль и выход из нее
При входе в спираль и выходе из нее инструмент
перемещается по траектории, образующей винтовую линию, и,
таким образом, завершает контур по касательной к окружности.
Для этого следует использовать функцию APPR CT или DEP CT.
