Инструкция по эксплуатации Grass Valley Kayak HD v.7.0.4
Страница 488
Kayak HD — User Manual
Section 5 — Sidepanel Menu Summaries
484
Чтобы задать подмониторный дисплей, подсоединенный к системе
микшера, нажмите соответствующую кнопку вверху страницы меню:
• Set Port: нажатие кнопки Port открывает окно со всеми портами +
None,
как во всех других меню, где порт нужно конфигурировать.
Примечание
Порт должен отличаться от портов, использованных для роутеров,
DVE,
редакторов, внешних DSK, и т. Д.

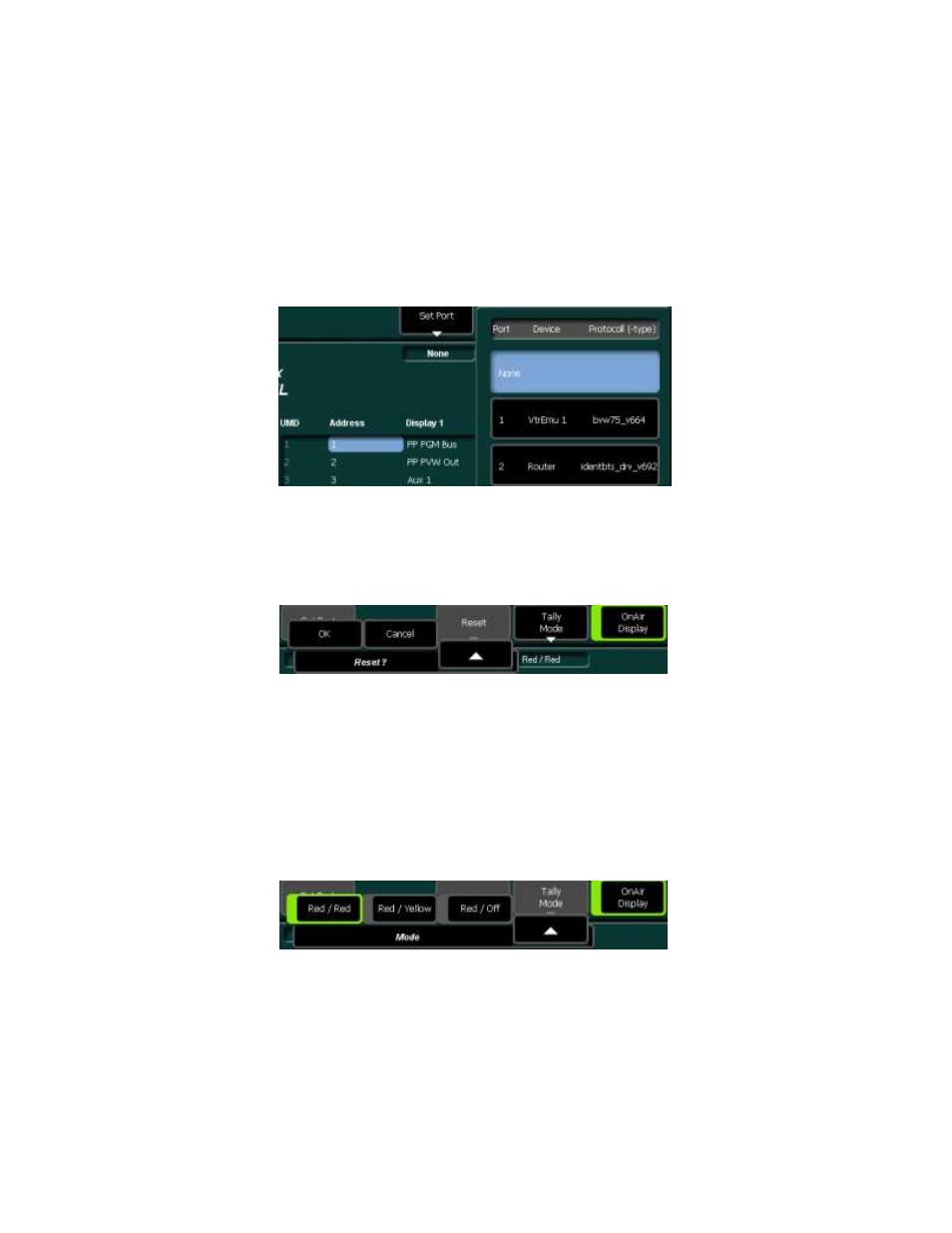

Рисунок 385. Установка E-Box –порт UMD
• Reset: нажатие кнопки Reset настраивает назначение дисплея на
значения по умолчанию.
Рисунок 386. Установка E-Box –повторная настройка UMD
• Tally Mode:
• Red/Red: индикатор UMD горит красным.
• Red/Yellow: правый индикатор горит красным, левый – желтым.
• Red/Off: правый индикатор горит красным, левый индикатор
не используется.
Рисунок 387. Установка E-Box –режим индикаторов UMD
• On Air Display: нажатие кнопки On Air Display в ключает/выключает
индикаторную сигнализацию.
