Kayak HD — User Manual
Install Menu
457
Примечание
Два блока I–3040 можно рассматривать как один блок 80бит, если они
имеют одинаковый адрес MPK, и установлены в соседних колонках в таблице ниже.
Внутри канала индикаторов (Red, Green, Yellow) можно использовать одинаковые
блоки. Однако адрес блока нельзя использовать в различных цветах. Смотрите
детальное описание в разделе Системы индикаторов в руководстве по установке и
эксплуатации.
• выберите нужный канал индикаторов, используя кнопки Red,
Green, Yellow
.
• Выберите дополнительные страницы назначения с помощью
кнопок Setup, Out Assign, In Assign.
Измененное состояние каждого канала отображается в заголовке
таблицы назначения.

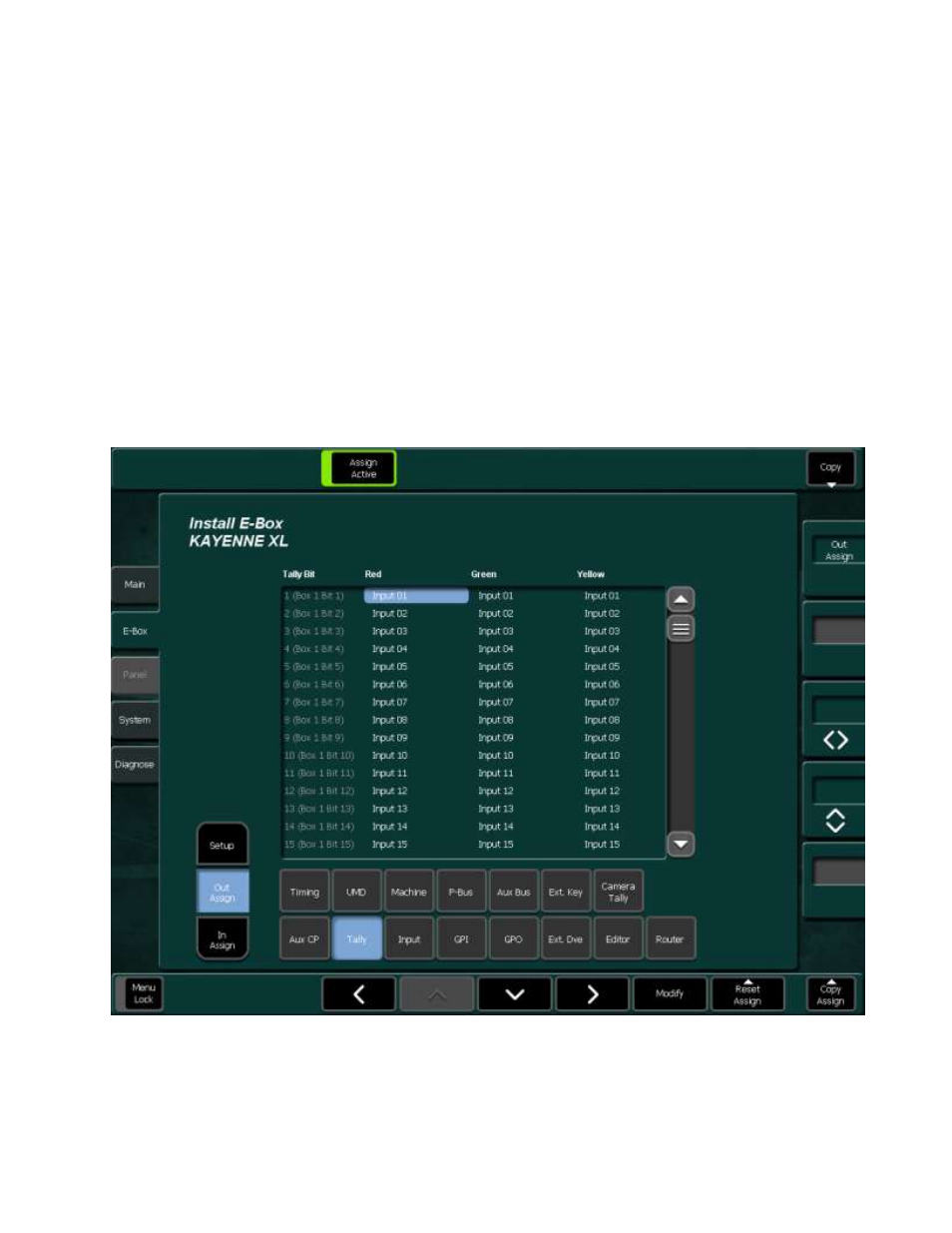

Рисунок 351. Установка назначения выхода индикаторов E-Box
•
Copy Assign:
копирует назначение с канала на канал
