194
Kayak HD — User Manual
Section 4 — Panel Menu Summaries
Выбрав
ME
Couple
в
главном
меню
ME,
можно
активировать/отключить M/E Coupling для каждого источника.
• кнопка
Key Couple
: только шина рирпроекции
• Кнопка
Comp Couple
: полный ME.

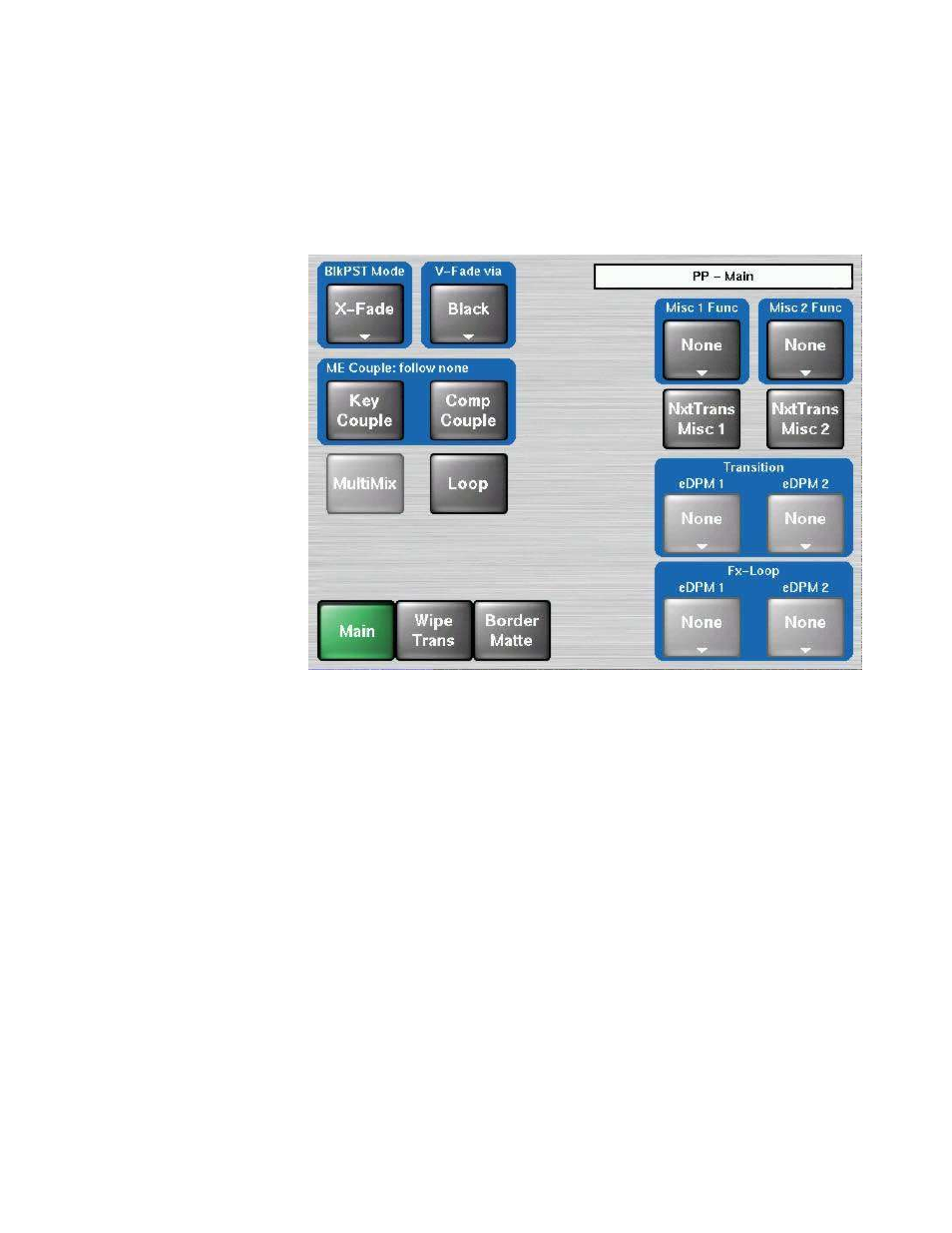

Рисунок 114. Главное меню ME
Чтобы интегрировать DPM в переход M/E в Главном меню, имеются
кнопки Transition eDPM1/2, Fx-Loop eDPM1/2, и Loop.
Если каналы eDPM Send уже конфигурированы в меню M/E Config,
появляется Главное меню, как показано ниже.
• нажатие кнопки Transition eDPM1/2 вызывает дополнительное окно,
позволяющее выбирать канал eDPM.
• нажатие Fx-Loop eDPM1/2
вызывает дополнительное окно,
позволяющее выбирать канал eDPM.
• Loop – во включенном состоянии eDPM остается на пути сигнала в
конечном положении опорного кадра. Данная функция также
программируется на панели управления с помощью меню Install -
Panel - UPK
.
