Kayak HD — User Manual
Section 5 — Sidepanel Menu Summaries
470

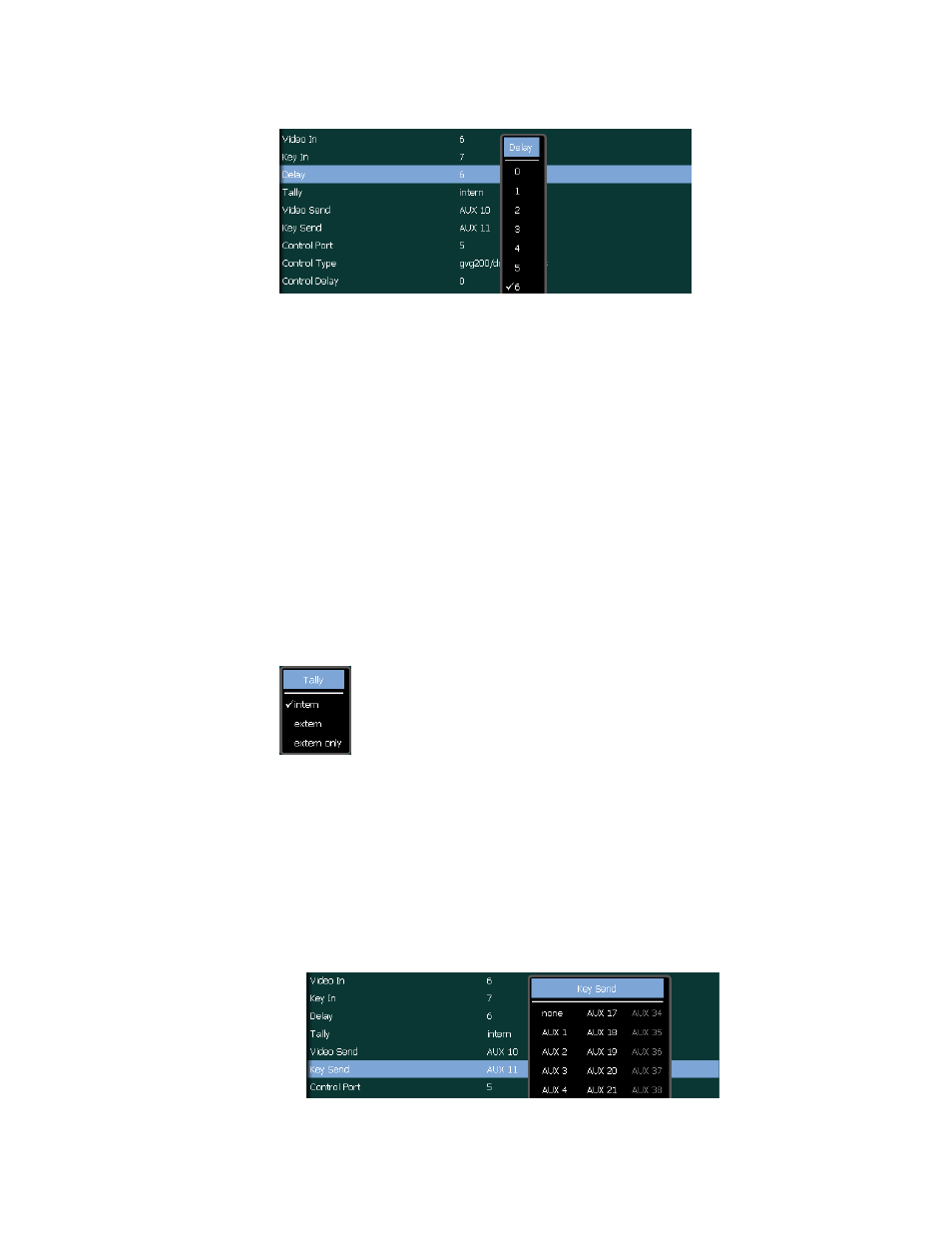

Рисунок 370. Установка E-Box задержка внешнего DVE
• Tally: определяет свойства индикаторов
• Internal означает, что при каждом выходе DVE в эфир
источники на питающих вспомогательных шинах Aux также
имеют эфирный индикатор. Не нужно внешнее соединение.
• External означает, что DVE входы в INSTALL--EBOX--DVE)
AND и индикатор входа для питающих шин Aux должны
быть в эфире, чтобы получать источники питания в эфире.
Это работает, когда DVE находится в положении ON через
сигнал, но изображение на DVE остается невидимым. Однако
DVE должен поставлять соответствующий сигнал индикатора.
• External Only означает, что микшер просто передает индикатор
входа питающей шины Aux. Все соединения являются
внешними, либо делаются внутри DVE.
Рисунок 371. установка E-Box индикатор внешнего DVE
• Video / Key Send: посылы видео и рирпроекции определяют
вспомогательную шину Aux, которую использует микшер для
питания входов DVE. Обычно они подаются на входы 1 и 2. В
примере используются Aux 10 и Aux. 11. Опять же, данная
информация нужна для DVE LOOP. Для питания множественных
каналов DVE можно использовать больше вспомогательных шин
Aux .
Рисунок 372. установка E-Box отправка сигнала внешнего DVE
Aux
