Инструкция по эксплуатации Sandvik Coromant Heat resistant super alloys
Страница 94
92
x
x
x
x
Угол подъема винтовой линии зуба
Угол подъема винтовой линии зуба фрезы
определяется как угол между
направлением режущей кромки и осью
инструмента. Угол винтовой линии зуба
влияет на производительность обработки
поскольку изменяет направление схода
стружки и сил резания, а также
определяет эффективную длину контакта
зуба фрезы с заготовкой для данной
глубины резания и ширины врезания.
Чем больше угол подъема винтовой
линии, тем длиннее режущая кромка и тем
выше стойкость инструмента. Также
повышается плавность врезания зубьев и
выхода зубьев из заготовки. Снижаются и
радиальные усилия, отжимающие фрезу от
заготовки. Как результата более мягкое
резания с меньшим изгибом фрезы. Как
правило, фрезы с большим углом подъема
винтовой линии рекомендуются для
чистовой обработки, а с меньшим для
черновой, как более прочные. Фрезы с
углов подъема винтовой линии 50
30°
45°
60°
Угол
подъема
θ = 30°
θ = 50°
D
c
= 12 мм
θ = 30°
LCE = 37 мм
D
c
= 12 мм
θ = 50°
LCE = 49 мм
θ = 40°
θ = 60°
LCE
LCE
p D
p D

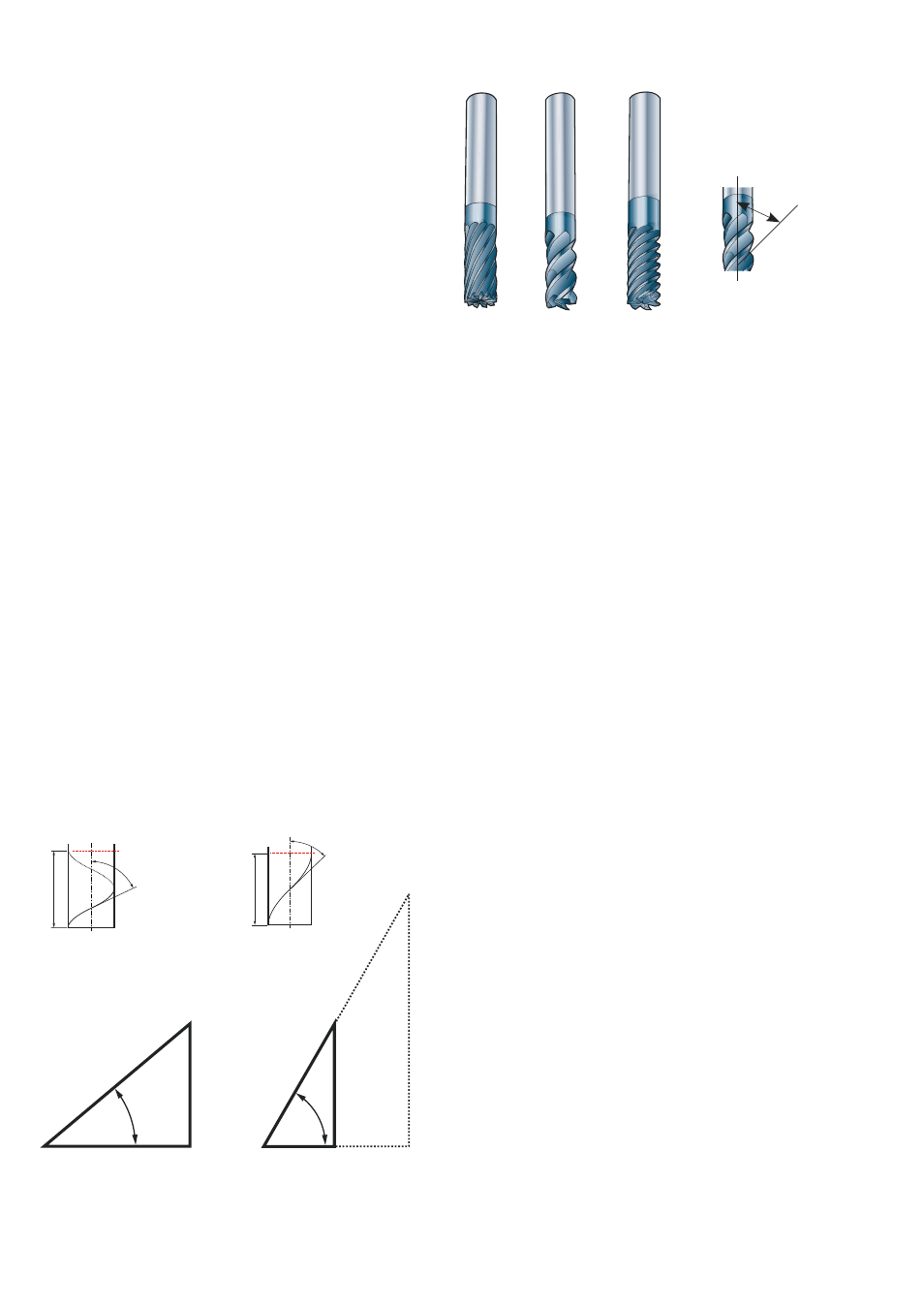

Диаграмма показывает увеличение
эффективной длины режущих кромок (LCE)
в зависимости от угла подъема винтовой
линии зуба.
Увеличение угла подъема винтовой линии
зуба также ведет к возрастанию осевых
усилий резания, стремящихся вытянуть
фрезу из патрона. Для предотвращения
такого вытягивания следует использовать
силовые патроны с большим усилием
зажима, такие как CoroGrip или патроны с
термозажимом.
градусов оптимальны для фрезерования
никелевых сплавов, когда радиальная
глубна фрезерования (a
e
) не превышает
20% от диаметра фрезы, например, при
трохоидальном фрезеровании, контурной
или послойной обработке.
