Sandvik Coromant Heat resistant super alloys - Инструкция (Страница 86)

84
При фрезеровании с применением
керамических пластин не следует применять
СОЖ. В этом случае использования СОЖ
отрицательно влияет на стойкость
инструмента. Это происходит вследствие
теплового удара при охлаждении и
нагревании в области зоны резания при
входе и выходе режущей пластины из
заготовки. При этом также усиливается
отслаивание керамических режущих пластин. Тем не менее, минимальное количество
смазки может дать положительный
результат, понизив температуру процесса.

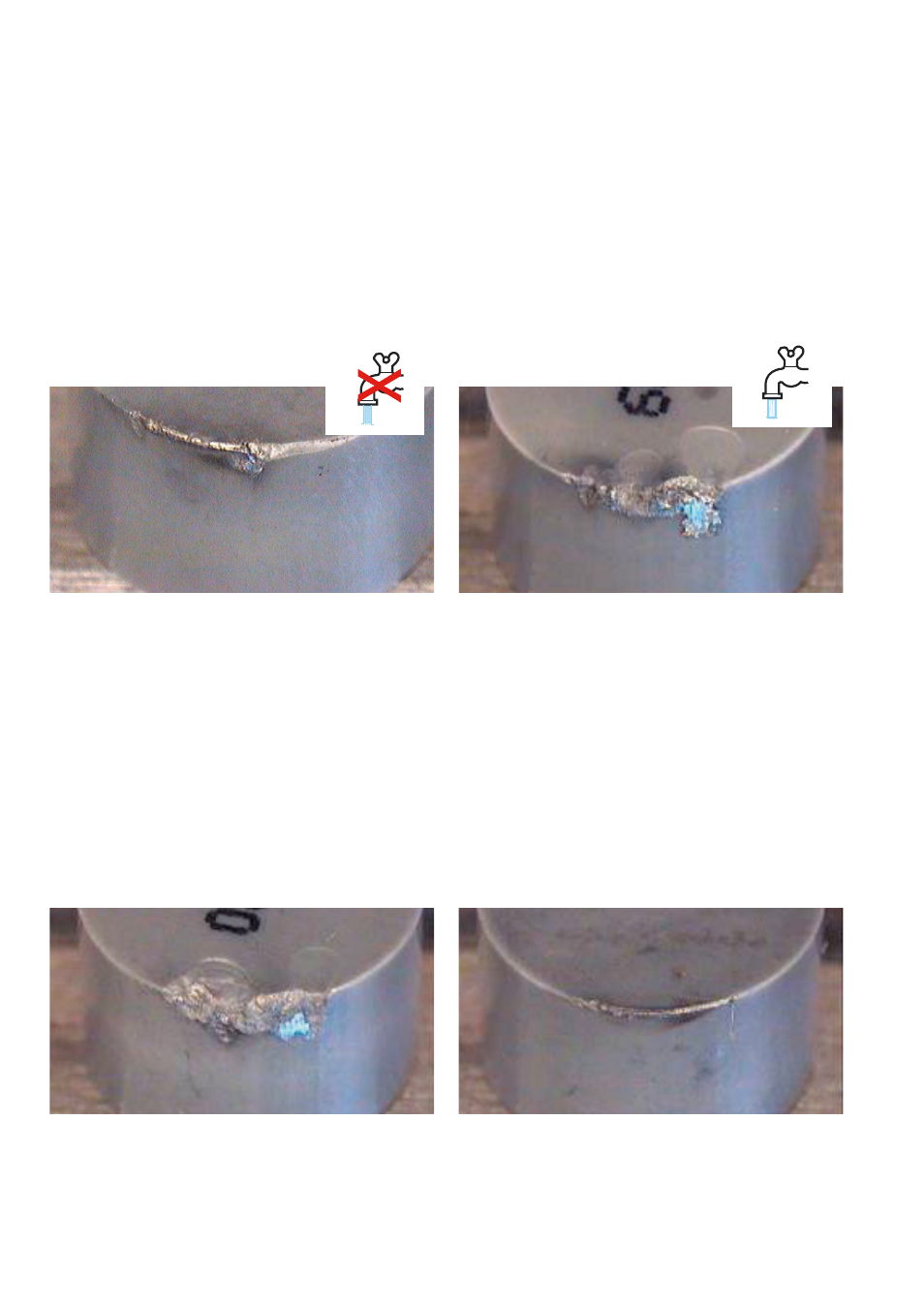

Ниже приведено сравнение характера
износа и стойкости керамических пластин
при работе с СОЖ и без. Обе пластины
работали равное время с одинаковыми
режимами.
Использование СОЖ при обработке керамическими пластинами
Влияние скорости резания, v
c
Без использования СОЖ С использованием СОЖ
Фрезерование инструментом с
керамическими пластинами производит
меньше тепла, чем точение, благодаря
прерывистому резанию. По этой причине при
фрезеровании возможно использование
скоростей от 700-1000 м/мин по сравнению
с 200-300 м/мин при точении. Высокая
скорость резания при фрезеровании
керамическими пластинами повышает
температуру стружки и заставляет ее давать более сильную усадку.
Скорость резания необходимо уравновесить
таким образом, чтобы выделялось
достаточное количество тепла в области
резания, но при этом не возникало
чрезмерного износа керамических пластин.
Слишком низкая скорость резания может
привести к отслоению вершины пластины,
слишком высокая скорость резания может
привести к поломке пластины.
Отслоение вершины Равномерный износ по задней поверхности
Фреза с керамическими пластинами, сплав пластины
CC6060, z
n
4, D
3
63 мм, v
c
700 м/мин, a
e
32 мм,
f
z
0.1 мм/зуб, a
p
1.5 мм, Материал: Waspalloy
Фреза с керамическими пластинами, сплав пластины
CC6060, z
n
4, D
3
63 мм, v
c
1000 м/мин, a
e
32 мм,
f
z
0.1 мм/зуб, a
p
1.5 мм, Материал: Waspalloy
Скорость резания – 1000 м/мин является наиболее приемлемой.
