1.

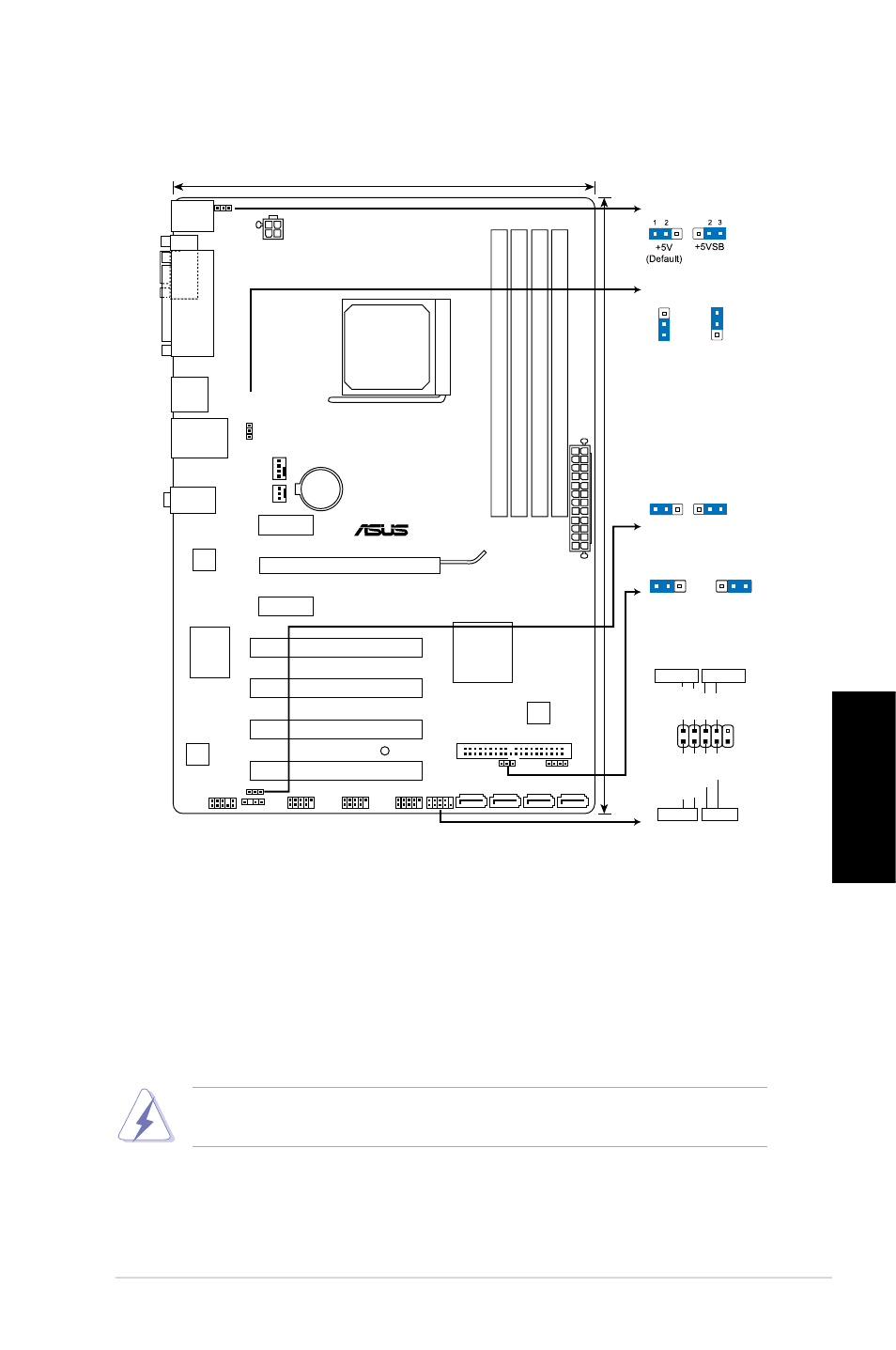

Разположение на елементите на

дънната платка

2.

Инсталиране на процесора

Инсталиране на микропроцесор:

1. Намерете гнездото на микропроцесора върху дънната платка.
2. Повдигнете лостчето на сокета до 90°.
3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с

изпъкналостта в основата на лоста на сокета.

4. Внимателно спуснете процесора в сокета, докато застане на място.

5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача

отстрани на сокета.

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ
процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!

M4N68T PRO

PCIEX16

PCIEX1_1

PCIEX1_2

PCI3

PCI4

PCI2

PCI1

USB910

USB78

USB56

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

USBPW5-10

USBPW1-4

KBPWR

20.8cm(8.2in)

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

NVIDIA

®

MCP68 SE

F_PANEL

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
