1.

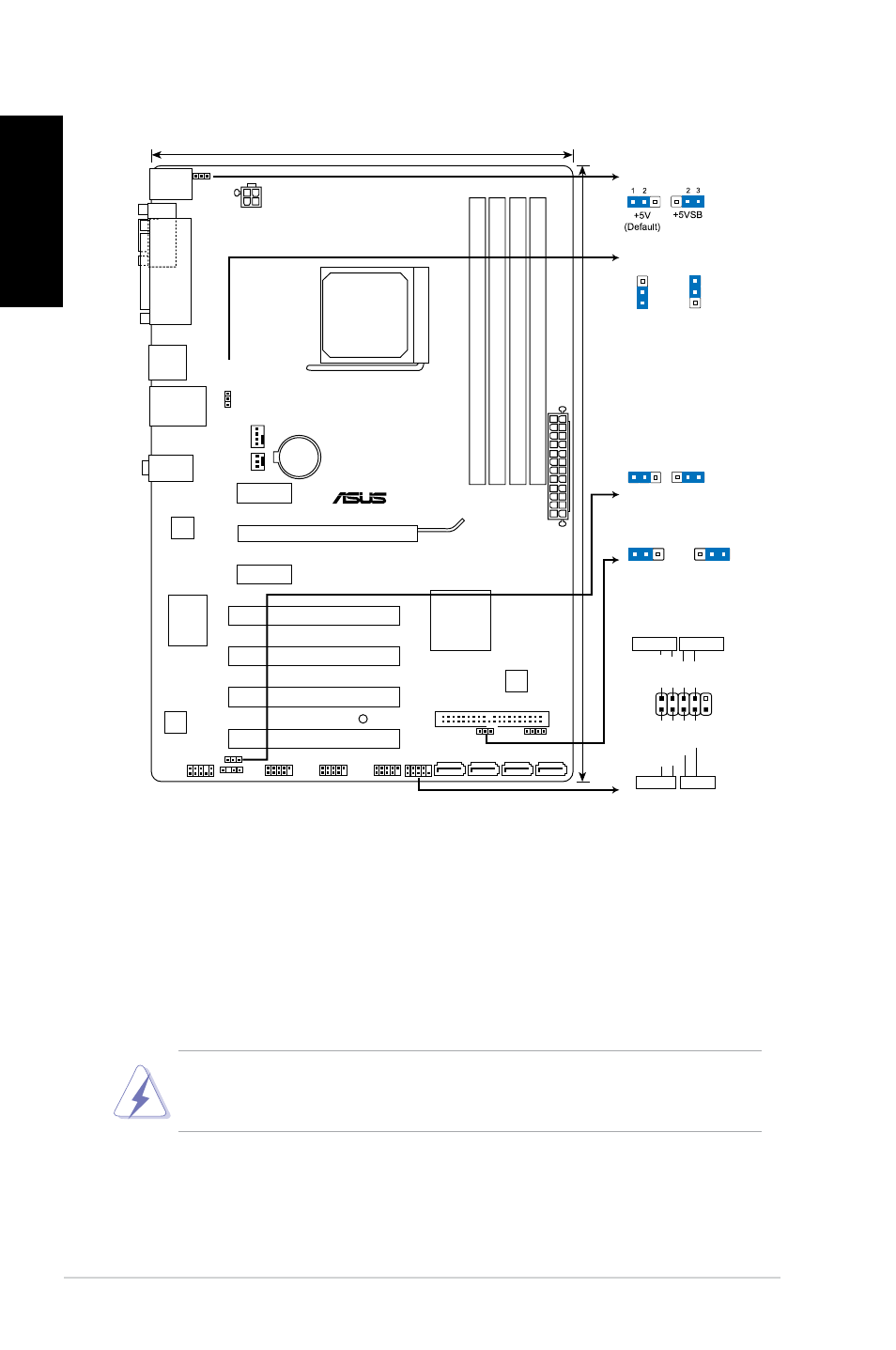

Rozmieszczenie elementów płyty głównej
2.
Instalacja procesora
Aby zainstalować procesor:
1. Znajdź gniazdo procesora na płycie głównej.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony złotym
trójkątem odpowiadał narożnikowi gniazda oznaczonemu małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w
celu włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i
uszkodzenie CPU.
