ASUS M4N68T PRO

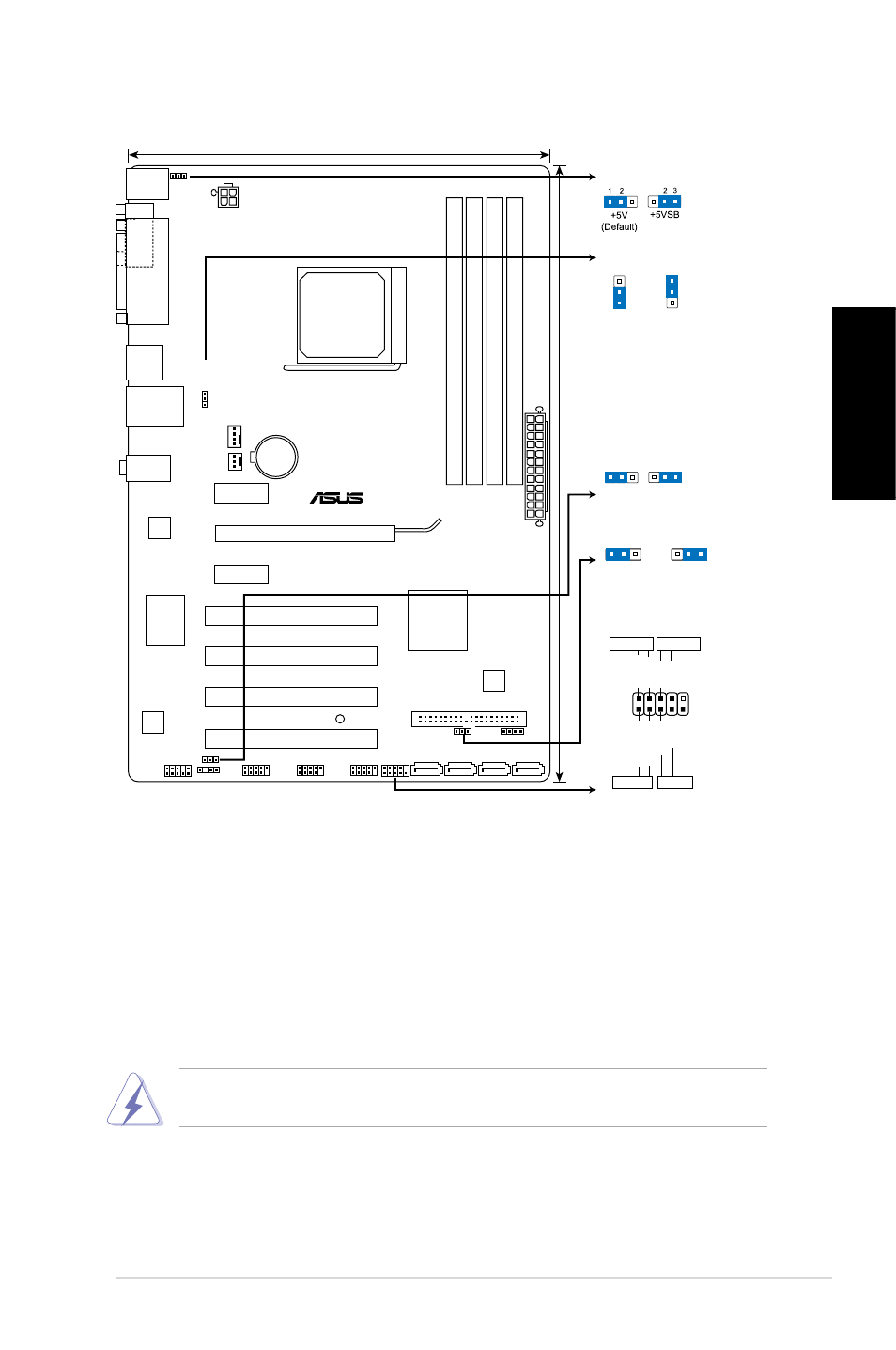

1.

Schéma základní desky

2.

Instalace procesoru

Montáž procesoru:

1. Vyhledejte patici procesoru na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.
3. Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým

trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.

4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.

5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění

procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.

Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu

silou, zabráníte tak ohnutí kolíčků a poškození procesoru.

M4N68T PRO

PCIEX16

PCIEX1_1

PCIEX1_2

PCI3

PCI4

PCI2

PCI1

USB910

USB78

USB56

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

USBPW5-10

USBPW1-4

KBPWR

20.8cm(8.2in)

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

NVIDIA

®

MCP68 SE

F_PANEL

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
