17
Português
ASUS M4N68T PRO
1.

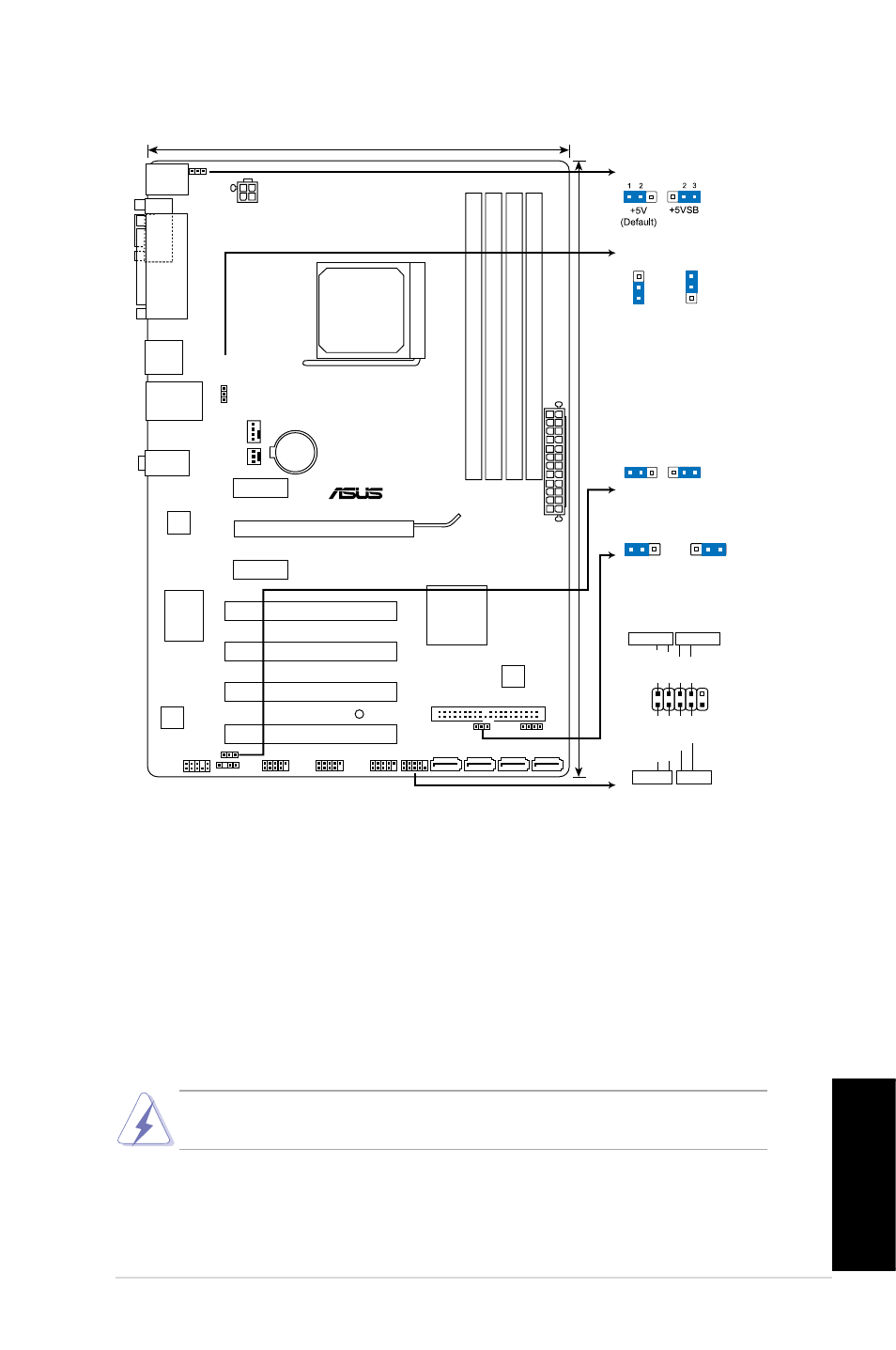

Disposição da placa-principal
2.
Instalação da CPU
Para instalar a CPU:
1. Localize o socket da CPU na placa principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
M4N68T PRO
PCIEX16
PCIEX1_1
PCIEX1_2
PCI3
PCI4
PCI2
PCI1
USB910
USB78
USB56
SPDIF_OUT
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8211CL
KBMS
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
USBPW5-10
USBPW1-4
KBPWR
20.8cm(8.2in)
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
NVIDIA
®
MCP68 SE
F_PANEL
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-4
KBPWR
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
