Монтаж на процесор
Инсталиране на микропроцесор:
1. Намерете 940-пиновия AM2+ сокет върху дънната платка.
2. Повдигнете лостчето на сокета до 90°.
1.

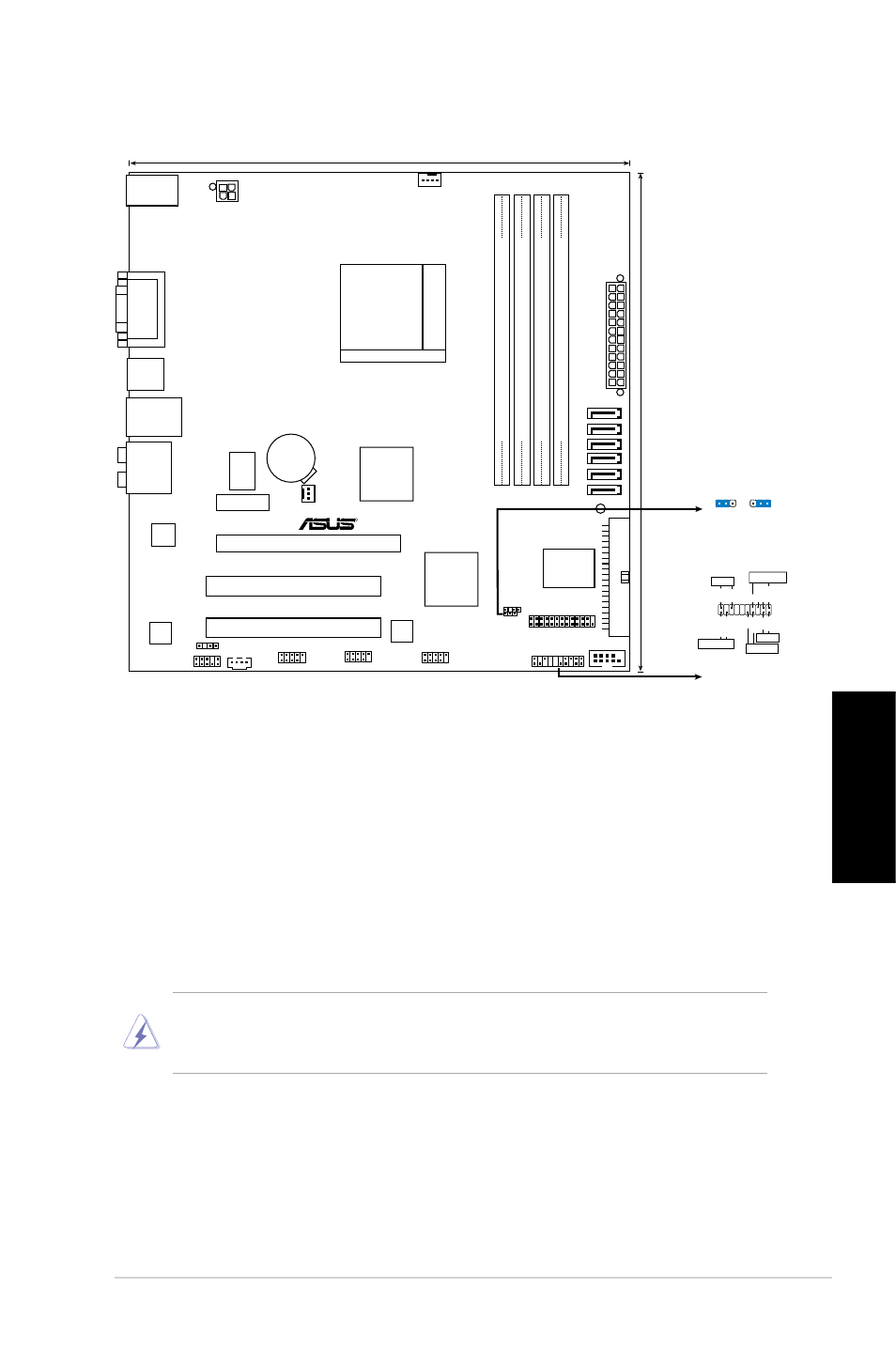

Схема на дънната платка
Внимание
Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ
процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!
3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с
изпъкналостта в основата на лоста на сокета.
4. Внимателно спуснете процесора в сокета, докато застане на място.
5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача
отстрани на сокета.
