ASUS M3A76-CM
1.

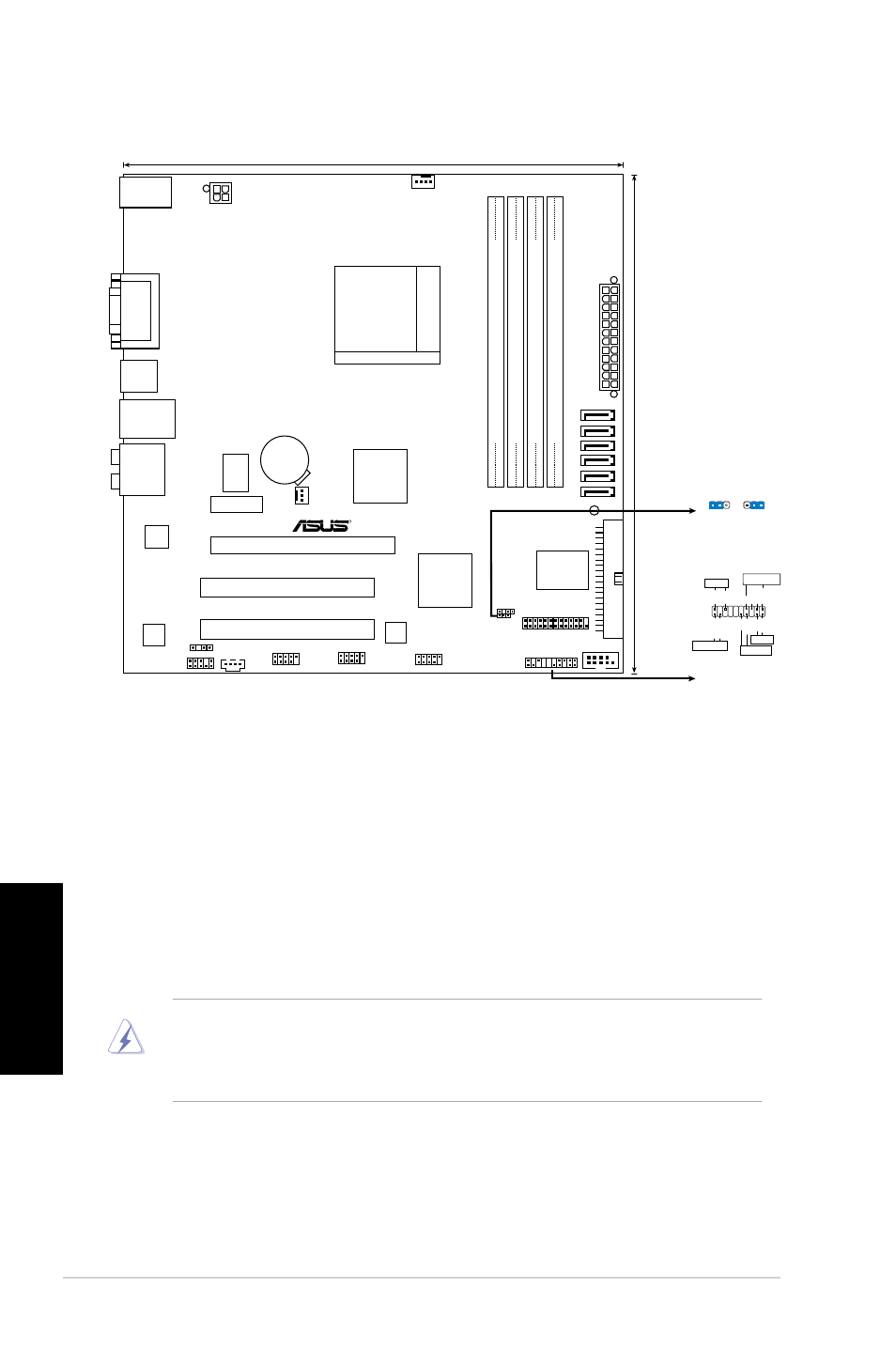

Схема системной платы
2.
Установка процессора
Для установки процессора выполните следующее:
1. Найдите на системной плате 940-выводной разъем типа AM2+.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
ПРЕДУПРЕЖДЕНИЕ!
Существует только одно правильное положение процессора при установке. Не применяйте
излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не
повредить процессор!
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал
с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
Socket 940
CPU_FAN
PRI_ID
E
COM1
PANEL
USB1112
USB78
USB910
AAFP
SB_PWR
8Mb
BIOS
AMD
760G
SB710
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI1
PCIEX16
PCIEX1_1
VT
VT1708B
RTL
8111C
R
SPDIF_OUT
M3A76-CM
LPT
VG
A_
DV
I
USB34
LAN1_USB12
AUDIO
CD
CHA_F
AN
ICS
9LPRS485CGLF
CR2032 3V
Lithium Cell
CMOS Power
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
EA
TXPW
R
ATX12V
KBMS_
USB56
CLRTC
CHASSIS
