3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony złotym
trójkątem odpowiadał narożnikowi gniazda oznaczonemu małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
2.
Instalacja CPU
Aby zainstalować procesor:
1. Zlokalizuj na płycie głównej 940-pinowe gniazdo AM2+.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
1.

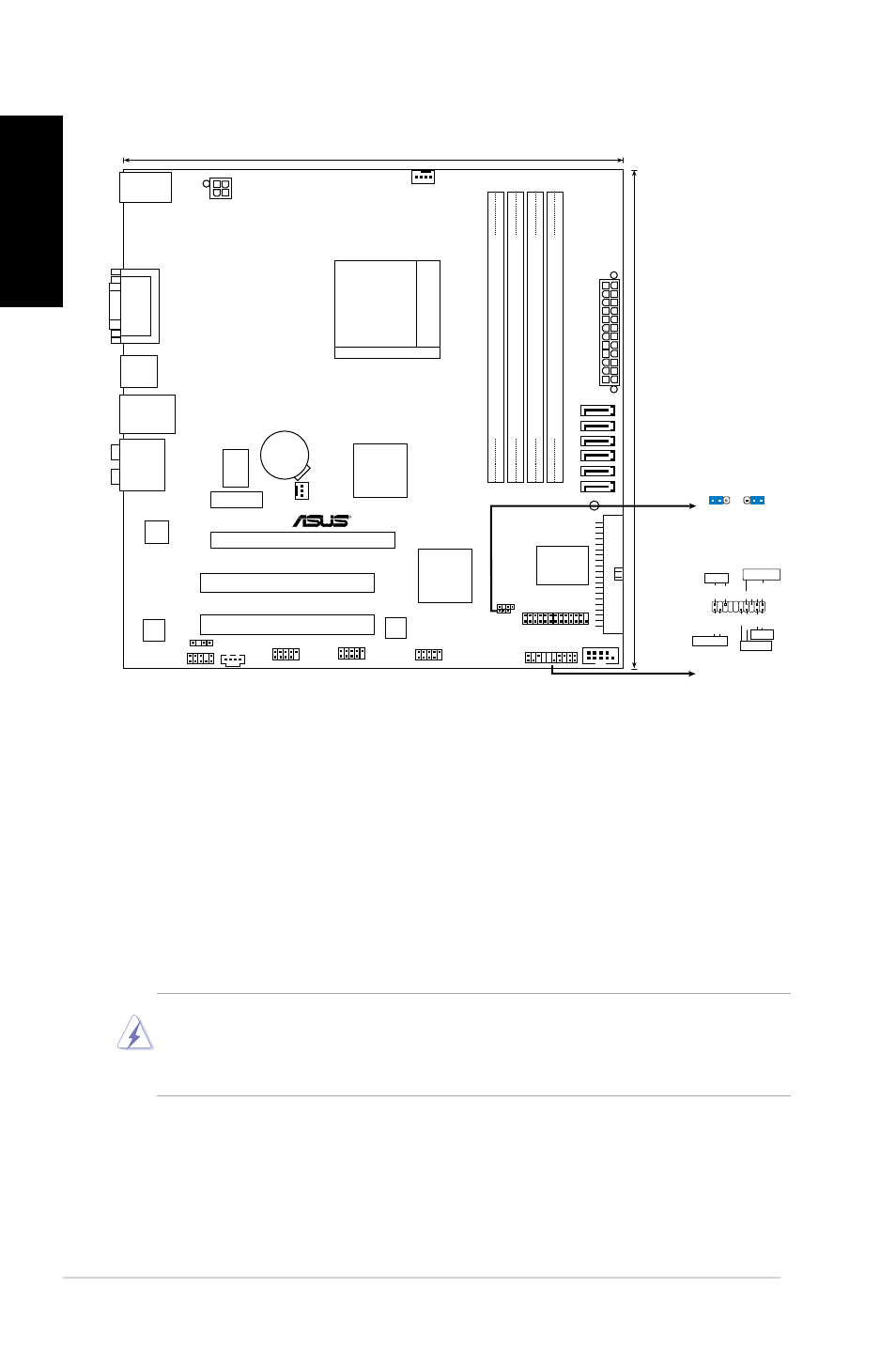

Plan płyty głównej
Uwaga!
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu
włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie
CPU.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
