Português
ASUS M3A76-CM
17
1.

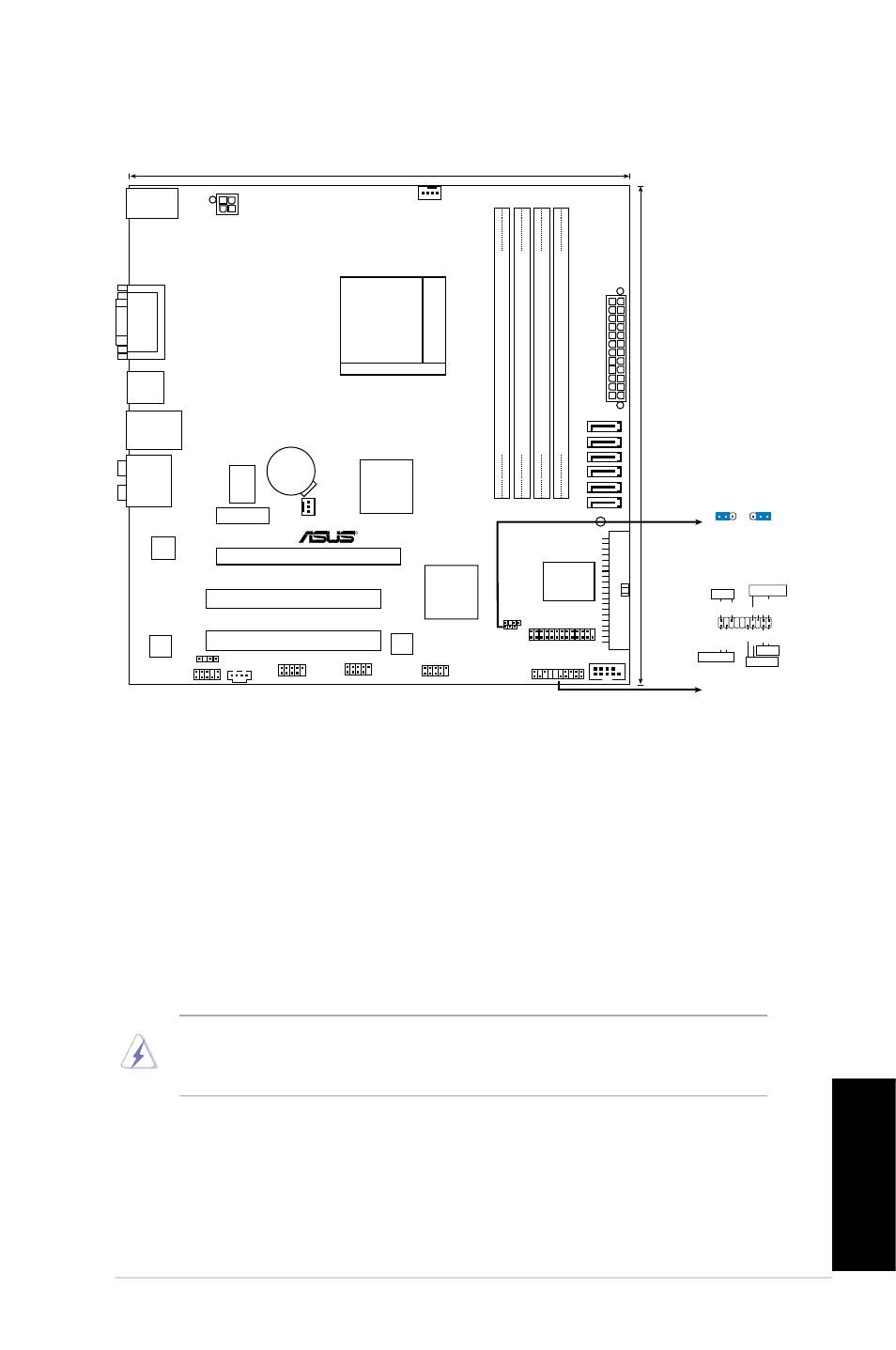

Disposição da placa-principal
2.
Instalação da CPU
Para instalar a CPU:
1. Procure o socket AM2+ de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
Socket 940
CPU_FAN
PRI_ID
E
COM1
PANEL
USB1112
USB78
USB910
AAFP
SB_PWR
8Mb
BIOS
AMD
760G
SB710
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI1
PCIEX16
PCIEX1_1
VT
VT1708B
RTL
8111C
R
SPDIF_OUT
M3A76-CM
LPT
VG
A_
DV
I
USB34
LAN1_USB12
AUDIO
CD
CHA_F
AN
ICS
9LPRS485CGLF
CR2032 3V
Lithium Cell
CMOS Power
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
EA
TXPW
R
ATX12V
KBMS_
USB56
CLRTC
CHASSIS
