Установка платы
FCM
1.
Вставьте плату
FCM в разъем на системной плате.
2.
Слегка надавите на плату
FCM, чтобы зафиксировать ее.
3.
Установите винт
M2 x 3 мм.
4.
Фиксация кабелей беспроводных плат
При установке платы
FCM в разъем WWAN/FCM разместите серый/черный и серый/белый антенные кабели в держателе рядом с платой.
При установке платы
FCM в разъем WPAN/UWB/FCM разместите синий кабель антенны в держателе рядом с платой.

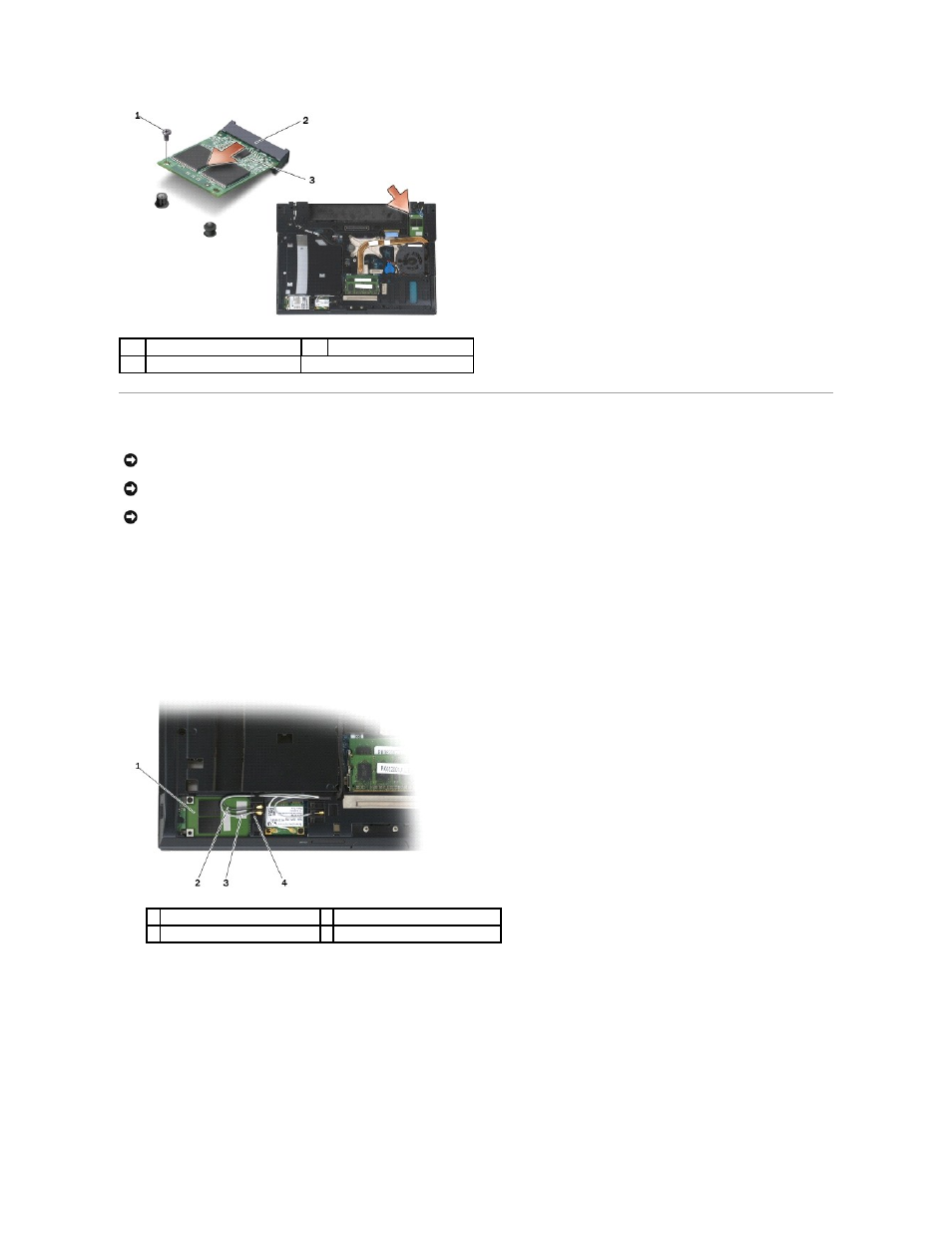

1
винт
M2 x 3 мм
2
разъем платы
3
плата
FCM
ВНИМАНИЕ
.
При установке данной платы убедитесь
, что кабели антенны не находятся под платой. Закрепите кабели антенны в держатель
рядом с платой
. Установка платы поверх этих кабелей антенны может нанести ущерб вашему компьютеру.
ВНИМАНИЕ
.
Разъемы имеют ключ
, что обеспечивает правильность вставки. Если при установке чувствуется сопротивление, проверьте разъемы
на плате и на системной плате и выровняйте плату повторно
.
ВНИМАНИЕ
.
Плата
FCM может быть установлена в разъемы для плат WWAN/FCM или WPAN/UWB/FCM. Используйте любой свободный разъем. Если
свободны оба разъема
, используйте разъем WWAN/FCM, так как он является более удобным для доступа.
1 FCM
2 серый/черный антенный кабель
3 серый/белый антенный кабель
4 держатель платы
