Установка модуля процессора – Инструкция по эксплуатации Dell Latitude E6400 ATG
Страница 20
5.
Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения
.
Установка модуля процессора
1.
Совместите угол модуля процессора с выводом
1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.
Если модуль процессора правильно установлен
, все четыре угла совмещаются на одинаковой высоте. Если один угол модуля расположен ниже
или выше
, чем другие, модуль установлен неправильно.
2.
Затяните гнездо с нулевым усилием сочленения
, поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.
3.
Установите блок вентилятора процессора
(см. раздел
Установка вентилятора процессора в сборе
).
4.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
5.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Вернуться на страницу «Содержание»
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Не касайтесь контактной колодки процессора
. Во избежание прерывистого контакта между кулачковым винтом и процессором при
поворачивании кулачкового винта прижмите и удерживайте основание процессора
, на котором монтируется контактная колодка.
ВНИМАНИЕ
.
Перед установкой модуля процессора убедитесь
, что кулачковый фиксатор находится в полностью открытом положении.
Правильная установка модуля в гнездо с нулевым усилием сочленения не требует применения силы
. Неправильная установка модуля процессора
может привести к прерывистому контакту или неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения
.
ПРИМЕЧАНИЕ
.
Если устанавливается новый процессор
, в комплект поставки будет входить новый блок радиатора, включающий в себя
прикрепленную термоохлаждающую накладку
, либо новая термоохлаждающая накладка будет включена в комплект поставки с
технологическим листком
, в котором показан правильный способ установки.
ПРИМЕЧАНИЕ
.

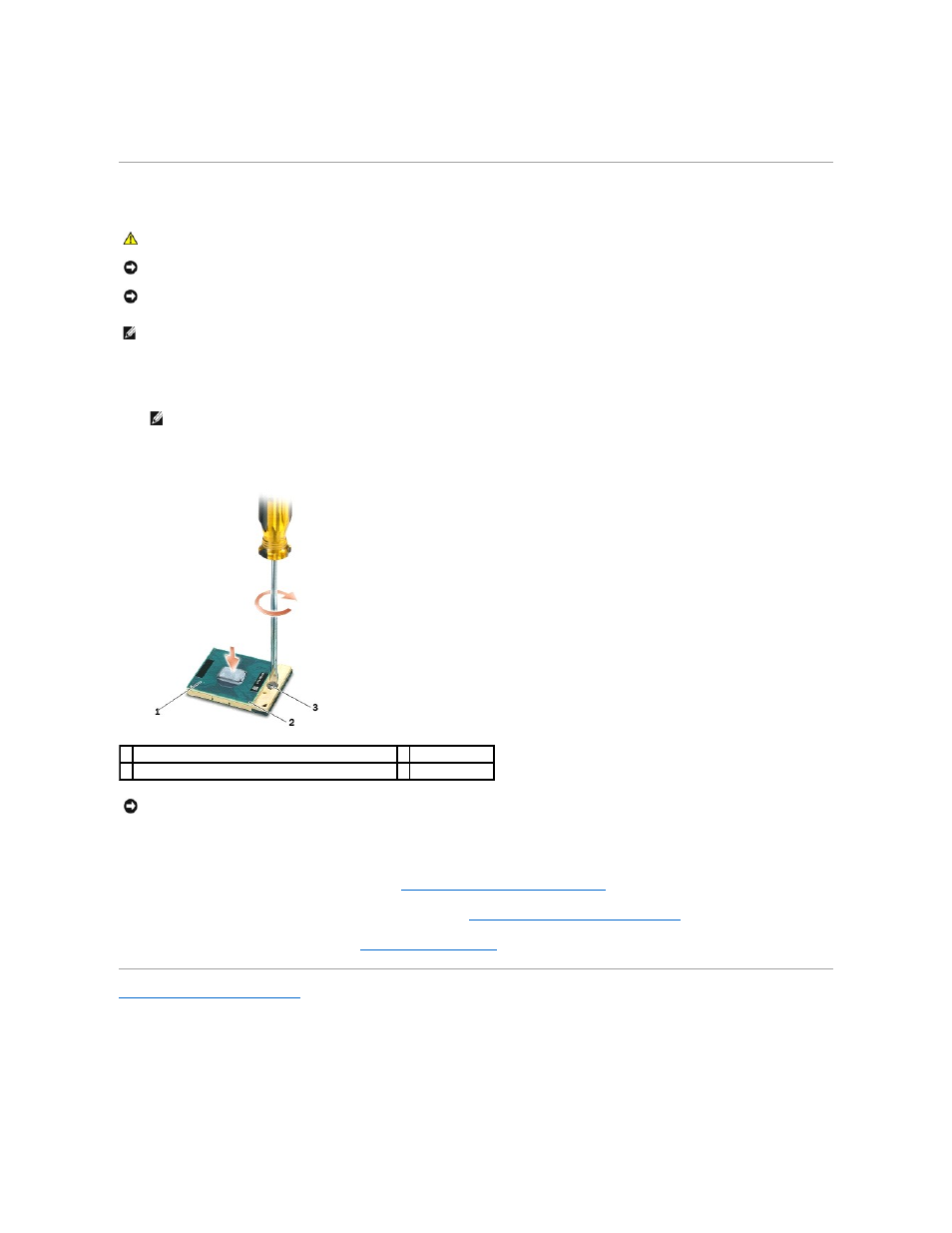

Угол модуля процессора с выводом
1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1
гнезда с нулевым усилием сочленения
.
1 гнездо с нулевым усилием сочленения
2 угол с выводом 1
3 кулачковый винт гнезда с нулевым усилием сочленения
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.
