Страница 37
8.
Отсоедините кабель дисплея
. Зажмите защелки вместе, затем вытащите кабель из разъема.
9.
Для панелей дисплеев с сенсорным экраном следует отключить кабель сенсорного экрана
.
10.
Выкрутите четыре винта
M2 x 3 мм из правой скобы и четыре
- из левой.
Установка панели дисплея и скоб
(E6400 ATG)
1.
Вкрутите четыре винта
M2 x 3 мм в правую скобу панели дисплея и четыре - в левую.
2.
Расположите панель дисплея вверх дном на столе
, напротив крышки дисплея.
3.
Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея
.
4.
При использовании панелей с сенсорным экраном подключите кабель сенсорного экрана к разъему на задней панели дисплея
.

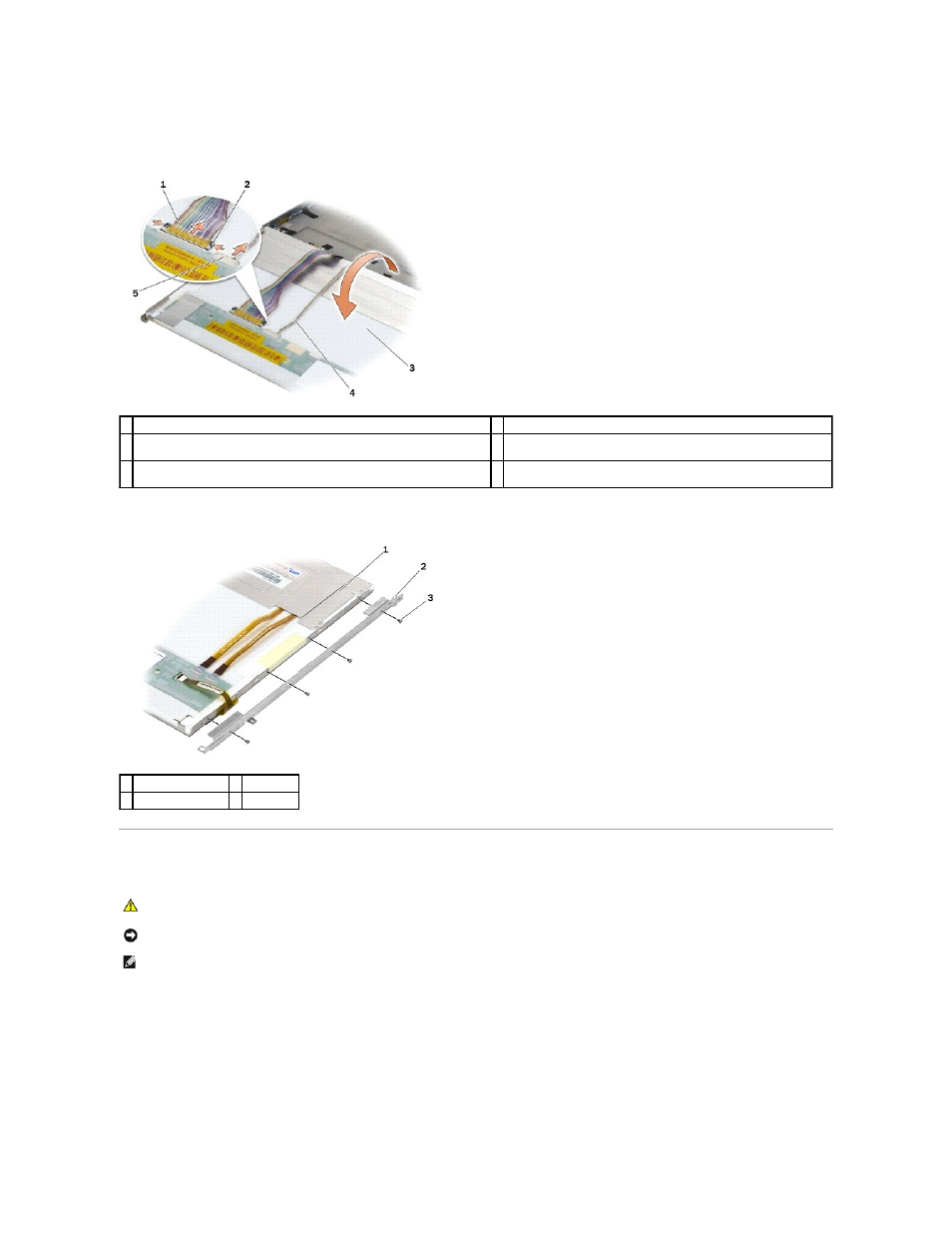

1 кабель дисплея
2 защелки разъема дисплея
3 нижняя сторона панели дисплея
4
кабель сенсорного экрана
(только для панелей дисплеев с
сенсорным экраном
)
5
разъем кабеля сенсорного экрана
(только для панелей дисплеев с
сенсорным экраном
)
1 панель дисплея
2 крепление
3 винты M2 x 3 мм (8)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Будьте осторожны
, устанавливая скобы в панелях дисплеев с сенсорным экраном. Кабель обматывает панель дисплея с сенсорным
экраном
, и на верхней части кабеля установлена скоба.
ПРИМЕЧАНИЕ
.
Скобы имеют метки «
L» (левая) и «R» (правая).
