Установка дисплея в сборе
(E6400 и M2400)
1.
Расположите кабели дисплея в сборе в стороне от основания в сборе
.
2.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
3.
Закройте дисплей и переверните компьютер вверх дном
.
4.
Отключите и отсоедините кабель дисплея и кабели беспроводных плат
(WLAN, WWAN и WPAN). Проведите кабели под всеми фиксаторами в
соответствующем укладочном канале
, включая фиксаторы, расположенные в задней части основания в сборе.
5.
Подключите кабели антенны к плате в соответствии с типом платы
, установленной в данном компьютере:
для платы
WWAN см.
Установка платы
WWAN
;
для платы
WPAN см.
Установка платы
WPAN (UWB/BT)
;
для платы
WLAN см.
Установка платы
WLAN/WiMax
.
Поместите все неиспользуемые кабели антенны в держатели кабелей в основании в сборе
, расположенные рядом с разъемом платы.
6.
Подсоедините кабель дисплея к соответствующему разъему на системной плате
.
7.
Закрутите по одному винту
M2,5 x 5 мм на каждом шарнире.
8.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
9.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
10.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Снятие дисплея в сборе
(E6400 ATG)
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).

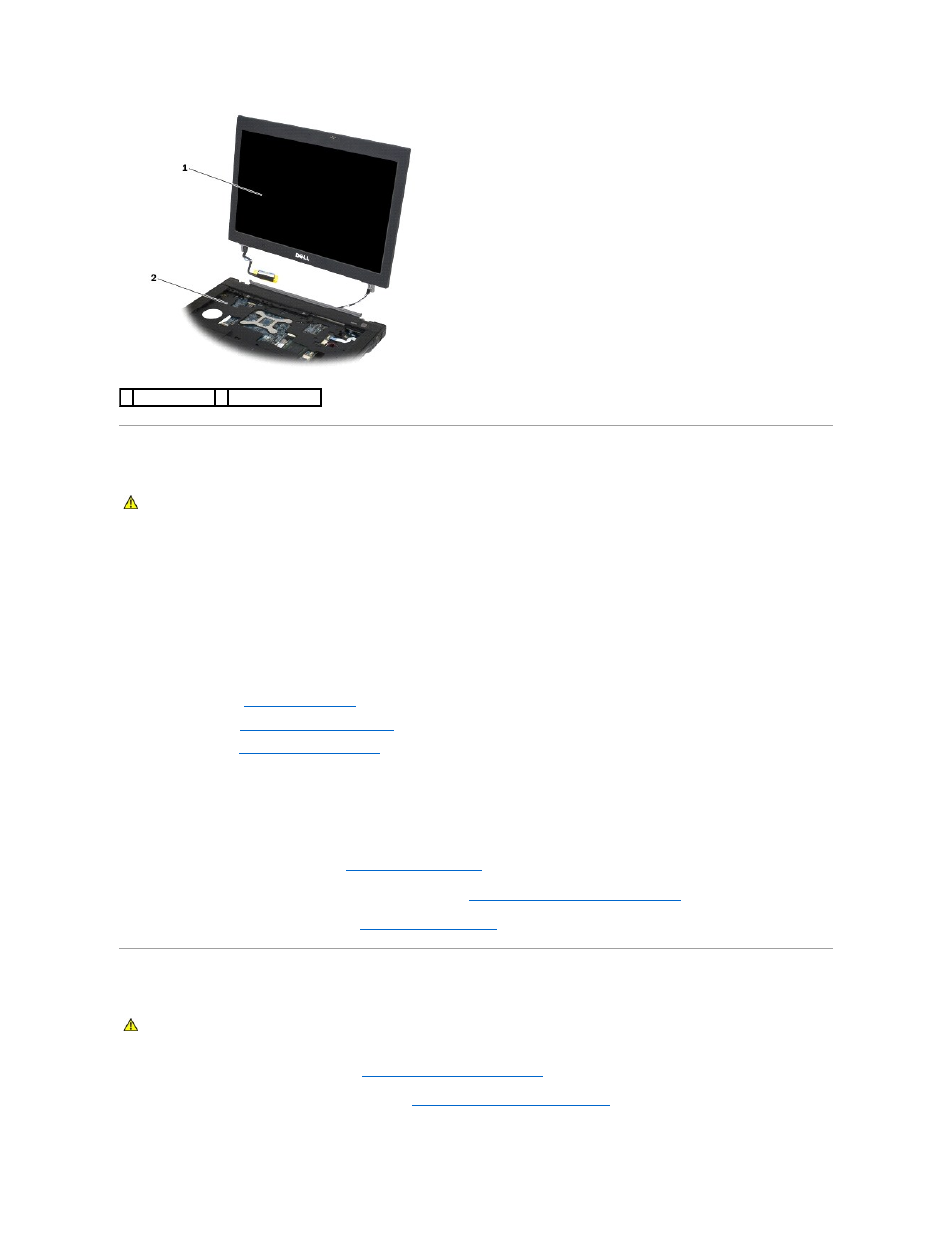

1 дисплей в сборе 2 основание в сборе
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
