Страница 77
9.
Установите блок питания
, устанавливаемый на замену, на место.
10.
Установите винты
, которые крепят блок питания к задней части корпуса компьютера.
11.
Заново присоедините кабели питания постоянного тока
.
12.
Установите оптический дисковод на место
(см. раздел
Оптический дисковод
).
13.
Подсоедините кабель питания переменного тока к разъему
.
14.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).

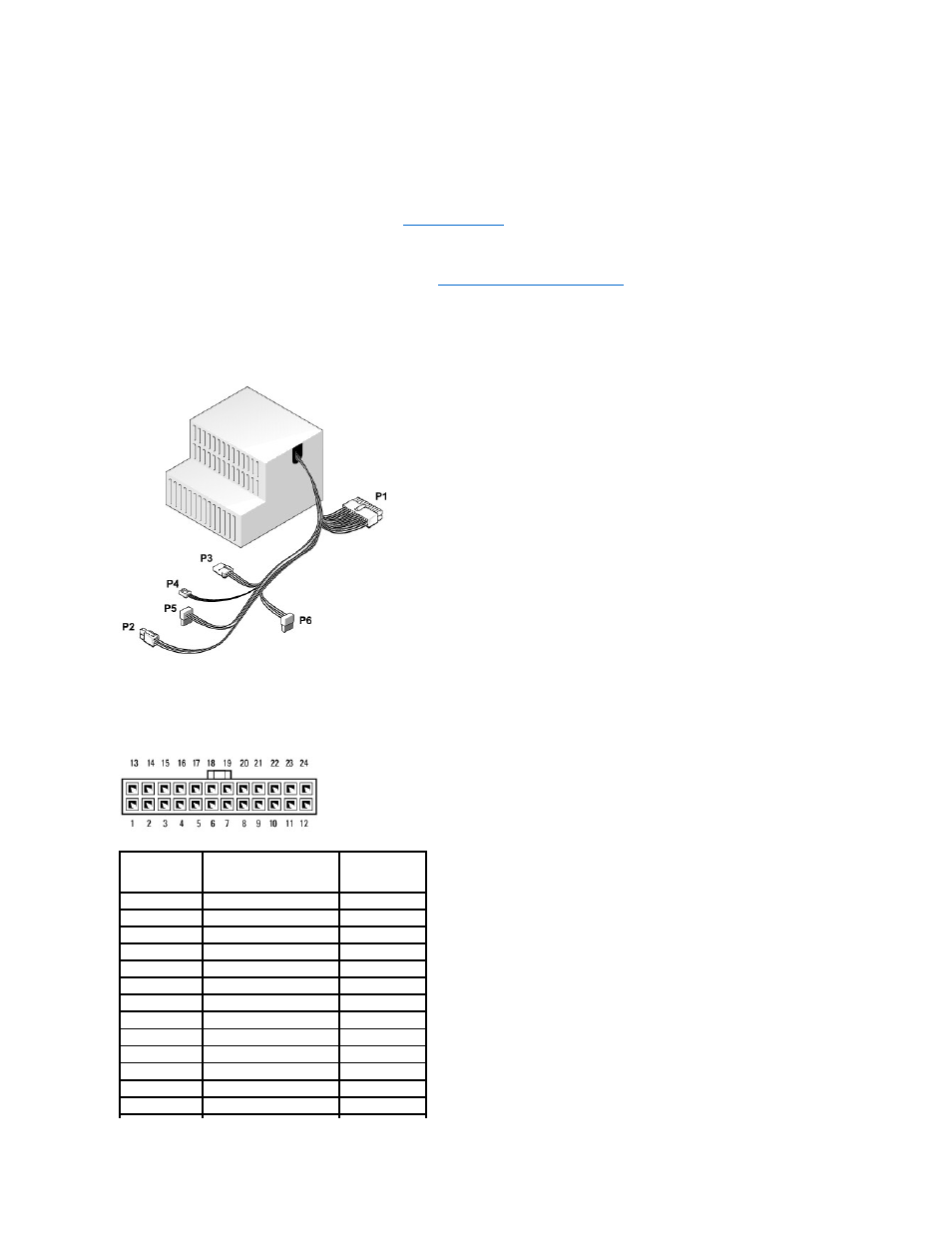

Разъемы питания постоянного тока
Разъем питания постоянного тока
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока
Оранжевый
2
+3,3 В постоянного тока
Оранжевый
3
GND
Черный
4
+5 В постоянного тока
Красный
5
GND
Черный
6
+5 В постоянного тока
Красный
7
GND
Черный
8
PS_PWRGOOD*
Серый
9
P5AUX
Фиолетовый
10
+12 В постоянного тока
Белый
11
+12 В постоянного тока
Белый
12
+3,3 В постоянного тока
Оранжевый
13
+3,3 В постоянного тока/SE Оранжевый
