4.
Для установки новой платы удалите заглушку
, чтобы открыть отверстие для платы. Затем перейдите к шагу 5.
5.
Чтобы заменить уже установленную плату
, извлеките ее из компьютера. Отсоедините от платы все подключенные кабели.
6.
Если на плате имеется фиксирующая полоска
, снимите ее. Осторожно оттяните лепесток крепления, возьмите плату за верхние углы и аккуратно
вытащите ее из разъема
.
7.
Подготовьте новую плату к установке
.
8.
При установке платы в разъем
x16 разместите плату так, чтобы фиксирующее отверстие совпало с защелкой, а затем осторожно потяните
защелку
.
9.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.

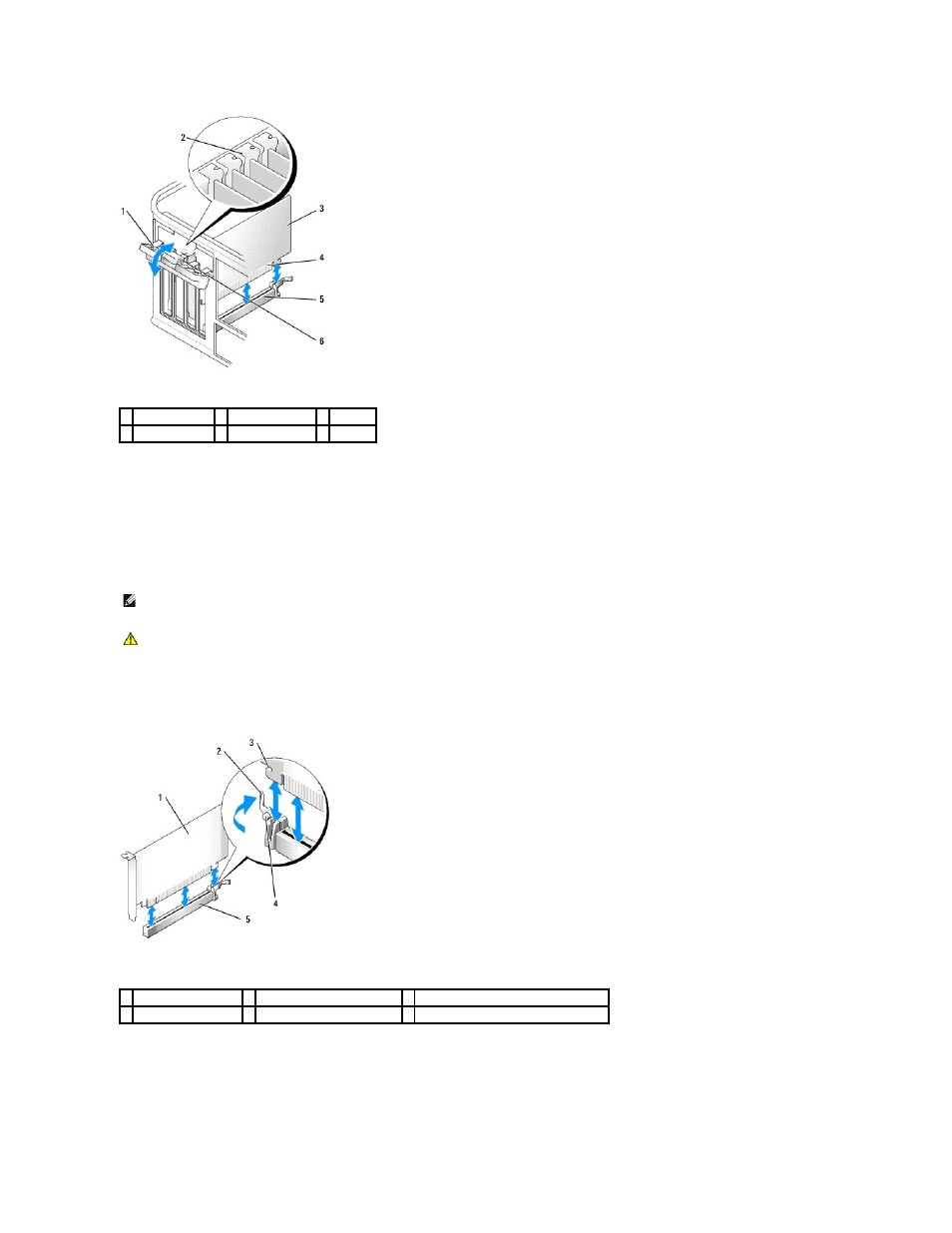

1 фиксатор платы 2 направляющая
3 плата
4 краевой разъем 5 разъем для платы 6 защелка
ПРИМЕЧАНИЕ
.
Дополнительную информацию о настройках платы
, установке внутренних соединений и более точных настройках платы и
компьютера см
. в документации, поставляемой вместе с платой.
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры могут автоматически запускать компьютер
, когда они подключены к сети. Поэтому, во
избежание поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
1 плата PCI Express x16 2 рычаг
3 фиксирующее отверстие (не все платы)
4 лепесток крепления
5 разъем платы PCI Express x16
