Разъемы и штыревые контакты
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
Номер сообщения Описание сообщения
Передача
Прием
Мост
130310
Параметры окружающей среды
●
●
●
130311
Сообщение о параметрах окружающей среды
●
130576
Статус небольшого судна
●
130577
Данные о направлении
●
●
●
130578
Составляющие скорости судна
●
Приложение D Разъемы и штыревые
контакты

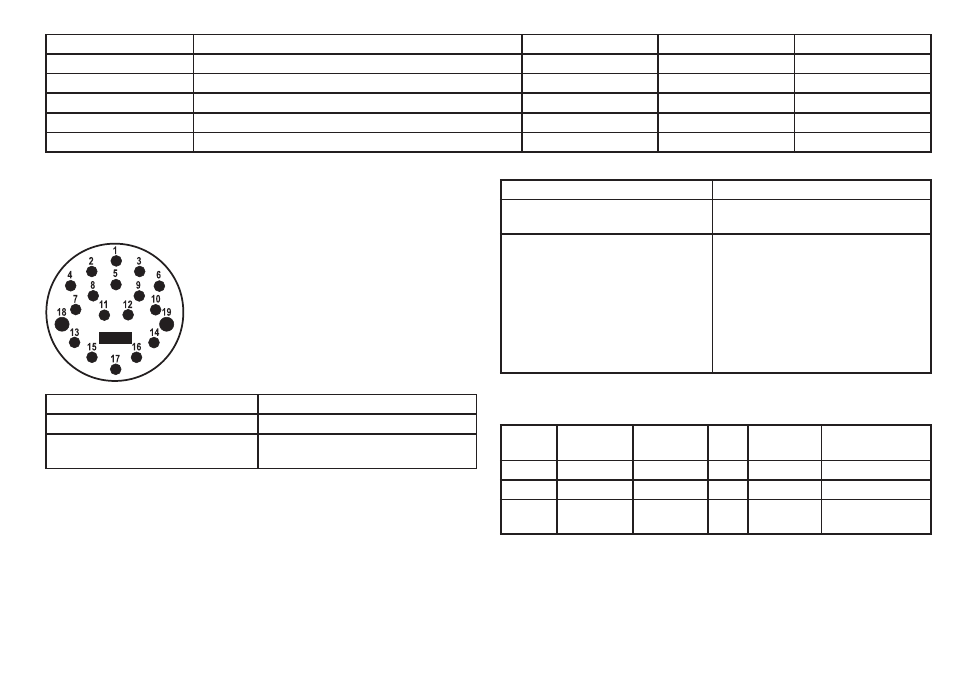

Разъем питания, передачи данных и видеосигнала
Данные
Примечания
Обозначение PWR/NMEA/ST/Video
Тип разъема 19-контактный с фиксацией при
повороте
Данные
Примечания
Источник тока в сеть
Источник тока для внешних
устройств отсутствует
Нагрузка по току из сети •
Блок питания Ввод основного
питания.
• NMEA: Питание для интерфейса
не требуется
• ST1: <50мА (только привод
интерфейса).
• Видеосигнал: Питание для
интерфейса не требуется
Жилы кабеля питания, передачи данных и видеосигнала и
соответствующие цвета
Сигнал Штыревой
контакт
Кабель AWG
Группиро-
вание
Цвет
АКБ+ 18
32/0.2 18
Красный
АКБ 19
32/0.2 18
Черный
ЭКРАН 17
не
используется
