23
Кабели и кабельные соединения
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»

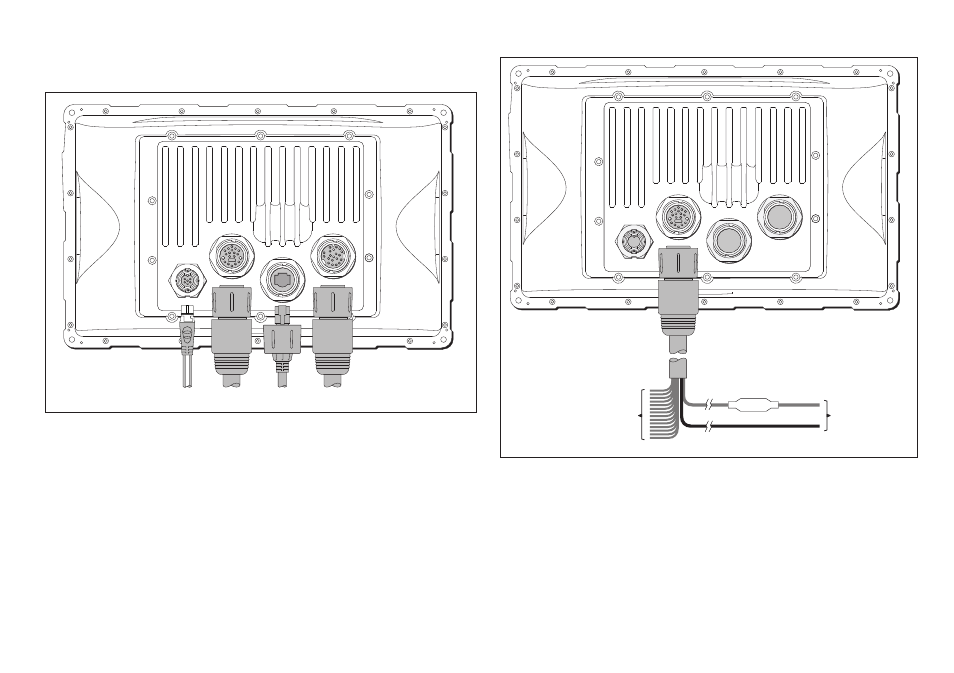

3.2 Кабельные соединения
Кабельные соединения расположены на задней панели
дисплея.
1. SeaTalk
ng
2. Питание, данные и 1 х видео вход
3. SeaTalk
hs
4. Дополнительные 3 х видео вход, 1 х видео выход и выход
звуковой линии сигнализации
3.3 Подключение питания
Распределение мощности
Raymarine рекомендует, чтобы все подключения питания были
сделаны через распределительный щит.
• Электропитание всего оборудования должно подводиться
через выключатель или прерыватель с соответствующей
защитой цепи.
• Все оборудование по возможности должно подключаться к
отдельным выключателям.
D11210-2
Широкоэкранный дисплей
19-контактный многожильный кабель
Кабели данных
и видеосигнала
Предохранитель 7А
Красный
Черный
Источник питания
12/24 В
1
2
3
4
D11688-1
