Кабели и кабельные соединения
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
3.10 Подключение оборудования
Fastheading
При необходимости использовать функции MARPA (захват
радиолокационной цели) в системе без авторулевого SeaTalk
ng
потребуется выделенное соединение Fastheading. Соединение
использует порт NMEA 0183 и может быть сделано либо с
совместимым авторулевым Raymarine, либо со специальным
датчиком Fastheading. Если в состав системы входит курсовой
компьютер SPX Raymarine, подключенный через SeaTalk
ng
,
выделенное соединение Fastheading не требуется.

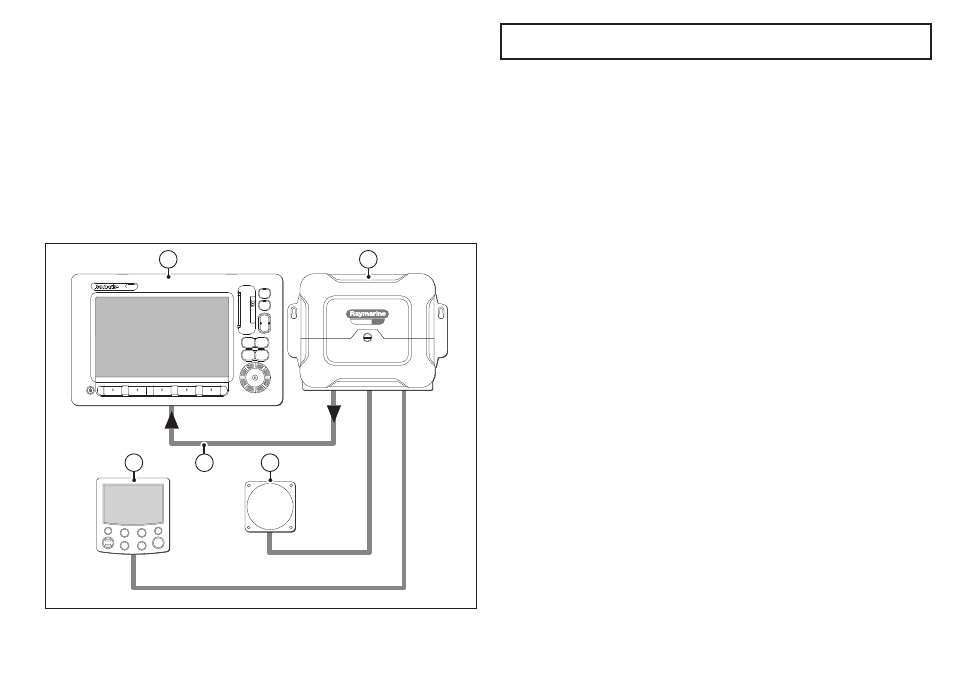

Типовое соединение Fastheading от NMEA
0183-совместимого авторулевого
Примечание: Подключение может быть сделано через
любой порт NMEA 0183.
1. Дисплей
2. Курсовой компьютер авторулевого
3. Авторулевой, подключенный через NMEA 0183 (Fastheading
и другие соответствующие данные)
4. Дисплей управления авторулевым
5. Индукционный компас
D11220-3
SMARTPILOT
NMEA 0183
SeaTalk
1
2
4
3
5
