27
Кабели и кабельные соединения
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»

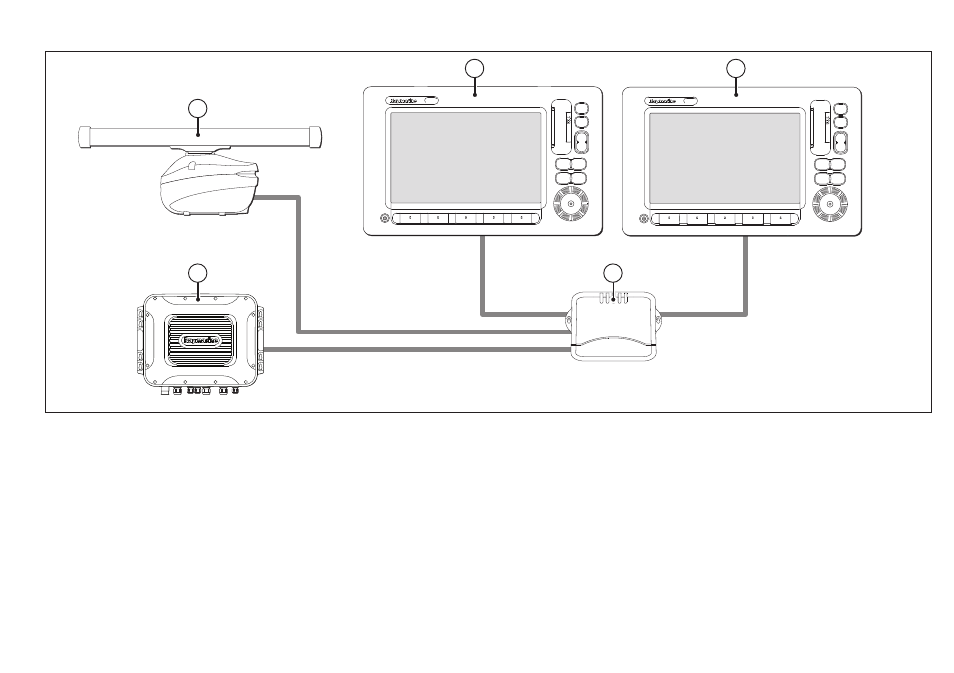

Типовая сеть SeaTalk
hs
1. Ведущий дисплей
2. Дисплей-репитер
3. Коммутатор SeaTalk
hs
4. Антенна цифровой РЛС
5. Цифровой эхолот, например, DSM400
D11689-1
SeaTalk
hs
SeaTalk
hs
SeaTalk
hs
SeaTalk
hs
1
4
5
3
2
Подключение РЛС
Дисплей совместим с цифровыми радиолокационными
антеннами Raymarine.
Антенна подключается через кабель SeaTalk
hs
.
Цифровая РЛС обычно подключается через коммутатор
SeaTalk
hs
. В простых системах (с одним дисплеем и без других
цифровых устройств) РЛС может быть подключена через
переходный соединитель.
