S315 ELITE S - S400 ELITE S
6 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ГРУППЫ ЛЕЗВИЯ
RU
Pag.
6/15
- Cap.
6
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
6.3.4
РЕГУЛИРОВКА ГРАВИРОВЩИКА
(ev_6-3-4_0.0)
ВНИМАНИЕ:
при пилении плит облицованных шпоном необходимо использовать подрезную пилу (A
рис. 6.3-4-1) для предотвращения образования сколов.
Подрезная пила позиционируется таким образом, чтобы производить рез глубиной 1-1,5
мм;
когда нет необходимости использовать гравировщик, исключить его, опустив его до
упора под плоскость.
6.3.4.1
ВЕРТИКАЛЬНАЯ РЕГУЛИРОВКА
(gu_6-3-4-1_0.0)
Если возникла необходимость отрегулировать подрезную пилу относительно основной, действовать
следующим образом:
-
отрегулировать подрезную пилу по высоте с помощью ручки L (рис. 6.3-4-1).
6.3.4.2
СООТВЕТСТВИЕ С ЛЕЗВИЕМ ПИЛЫ
(gu_6-3-4-2_0.0)
Регулировка производится несколькими попытками с пробными распилами.
-
Ручкой N (рис. 6.3-4-1) установить подрезную пилу в плоскости диска основной пилы.

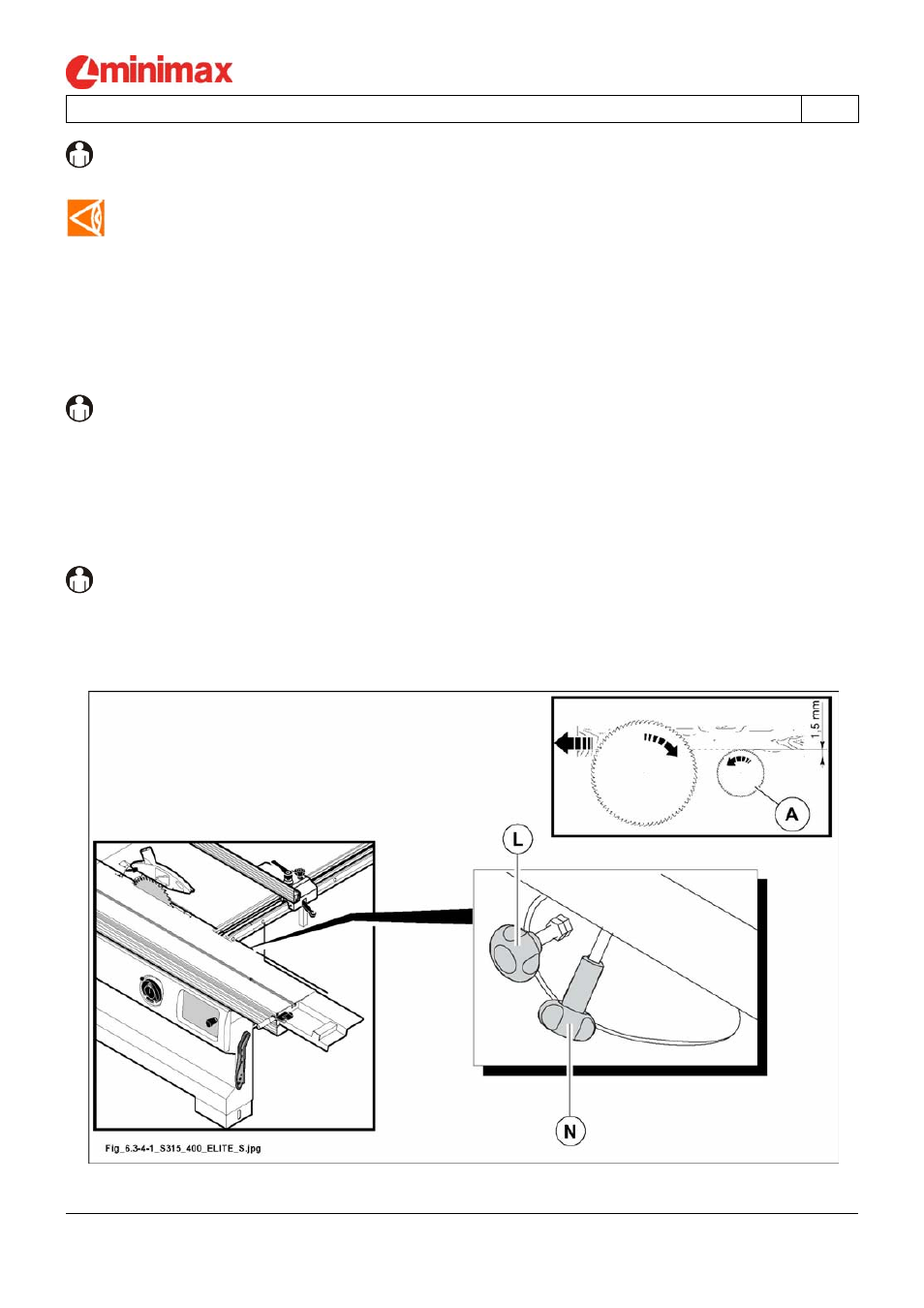

Рис. 6.3-4-1
