S315 ELITE S - S400 ELITE S
4 - УСТАНОВКА
RU
Pag.
20/35
- Cap.
4
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
4.3.33
УСТАНОВКА НАПРАВЛЯЮЩЕЙ ДЛЯ ПАРАЛЛЕЛЬНЫХ
РЕЗОВ
(gu_4.3.33_0.0)
ОПАСНОСТЬ-ВНИМАНИЕ:
все процедуры по установке и демонтажу требуют участия 2 человек.
1)
Вставить шипы (C рис. 4.3-33) в соответствующие отверстия, подав гайки до упора (D рис. 4.3-33) в
стол (B рис. 4.3-33).
ВНИМАНИЕ:
не ослаблять гайки (D рис. 4.3-33), поскольку они отрегулированы нашими специалистами
для корректного позиционирования цилиндрической направляющей.
2)
Затянуть гайки (E рис. 4.3-33).
3)
Вручную закрутить гайки (S рис.4.3-33) до касания стола (A рис.4.3-33) так, чтобы не деформировать
направляющую (H рис.4.3-33), затем затянуть гайки (Q рис.4.3-33).
4)
Проверить прямолинейность направляющей (H рис.4.3-33), при необходимости отрегулировать при
помощи гаек (S рис.4.3-33).

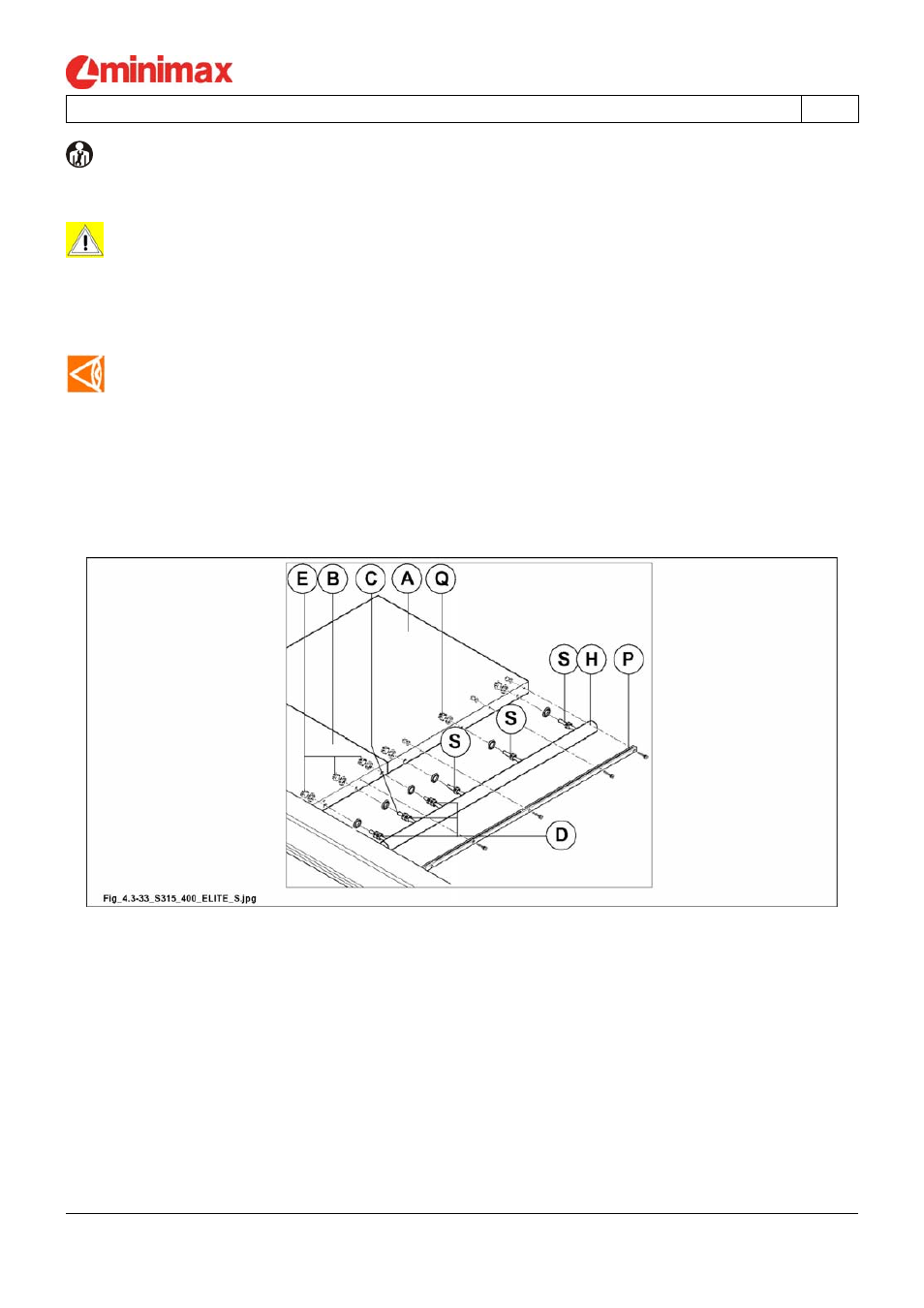

Рис. 4.3-33
