S315 ELITE S - S400 ELITE S
RU
7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
7
Pag.
3/24
7.4
ИСПОЛЬЗОВАНИЕ ТЕЛЕСКОПИЧЕСКОЙ ЛИНЕЙКИ
(mmax_7.4_0.0)
Для распила под углом 90°
-
Установить телескопическую линейку так, чтобы палец C (рис. 7.4) уперся в направляющую планку L
(рис. 7.4). Направляющая планка L (рис. 7.4), отрегулированная нашими техниками, служит для
быстрой установки телескопической линейки на требуемое расстояние от основной пилы (только в
положении под углом 90°).
-
Установить телескопическую линейку в упор в устройство S (рис. 7.4).
-
Затянуть ручки F (рис. 7.4) и E (рис. 7.4).
-
Для работы установить упоры B (рис. 7.4) по метрической линейке P (рис. 7.4).
Для распила пилой, установленной под наклоном
-
Для использования линейки установить ее в соответствии с указаниями таблички P (рис. 7.4) и
затянуть ручки F (рис. 7.4) и E (рис. 7.4).
Линейка оснащена съемным удлинительным элементом H (рис. 7.4). При необходимости удлинения
линейки ослабить ручку G (рис. 7.4).
При износе противоскольной пластины M (рис. 7.4) открутить винт N (рис. 7.4) и сдвинуть ее к диску
основной пилы.
Телескопическая линейка поставляется с упорами B (рис. 7.4). Простым переворотом упоров можно
работать линейкой, находящейся спереди или сзади заготовки.

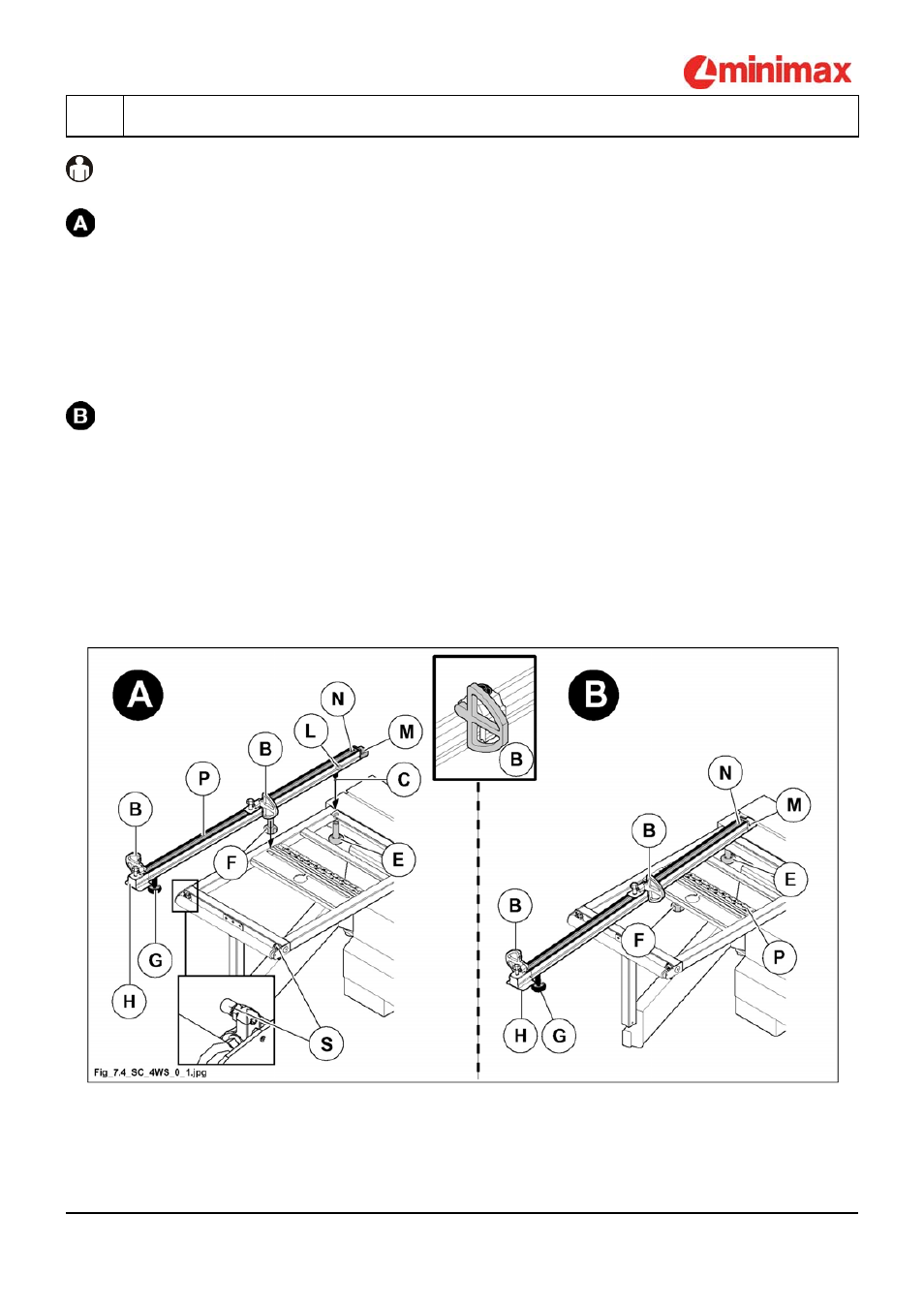

Рис. 7.4
