S315 ELITE S - S400 ELITE S
RU
4 - УСТАНОВКА
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
4
Pag.
15/35
4.3.14.2
УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ ПЛАСТИНКИ
ЛЕЗВИЯ НА ВЫХОДЕ
(ev_4-3-14-2_0.0)

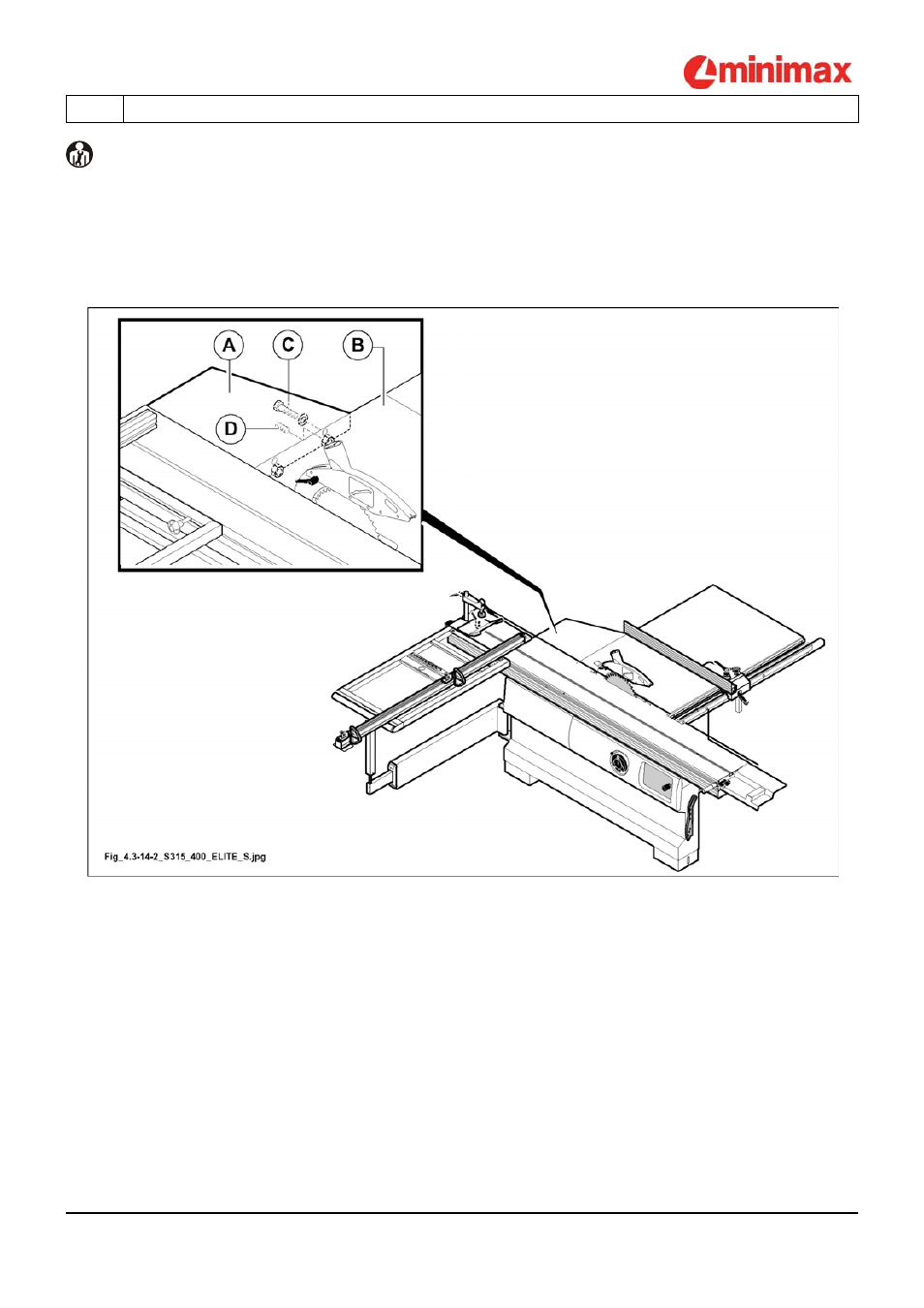

Закрепить пластинку (A рис.4.3-14-2) на плоскости (B рис. 4.3-14-2) при помощи винтов (C рис. 4.3-14-2) и
выровнять ее в соответствии с плоскостью, воздействуя на штифты (D рис. 4.3-14-2) (для контроля ровной
линии, приложить сравнительную линейку).
Рис. 4.3-14-2
