Страница 11: 2取付け・接続
7
1
レンズのダストキャップを外します。
2
レンズ位置決めピンをカメラマウント面にある溝に合わせ、
レンズをカメラマウント面に密着させます。
3
カメラ側のバヨネットマウントリングを回してレンズを固定
します。
4
レンズ側の電源/アイリスコントロールケーブルをカメラ
に接続します。
『ご注意ください』
1.
レンズ本体やドライブユニット(バンド部を含む)を持っ
てカメラ全体の重量を支えないでください。マウント部、
ドライブユニット部などに無理な力がかかってレンズ各
部機構をいためることがあります。
2.
定格電圧:
DC12V
正常動作範囲:
DC10V
~
17V
バッテリーやアダプターをご使用の際は、メーカーに
より定格電圧が高めに出力されている場合があります
ので、必ず上記電圧範囲でご使用ください。正常動作
範囲外の電圧で使用された場合、ドライブユニットの
故障の原因となることがあります。また、レンズ電源
入力には極性があります。バッテリーやアダプターを
レンズに接続する際は、電源ケーブルの極性を必ずご
確認ください。誤った極性で接続すると故障の原因と
なることがあります。
2
取付け・接続
2-1.

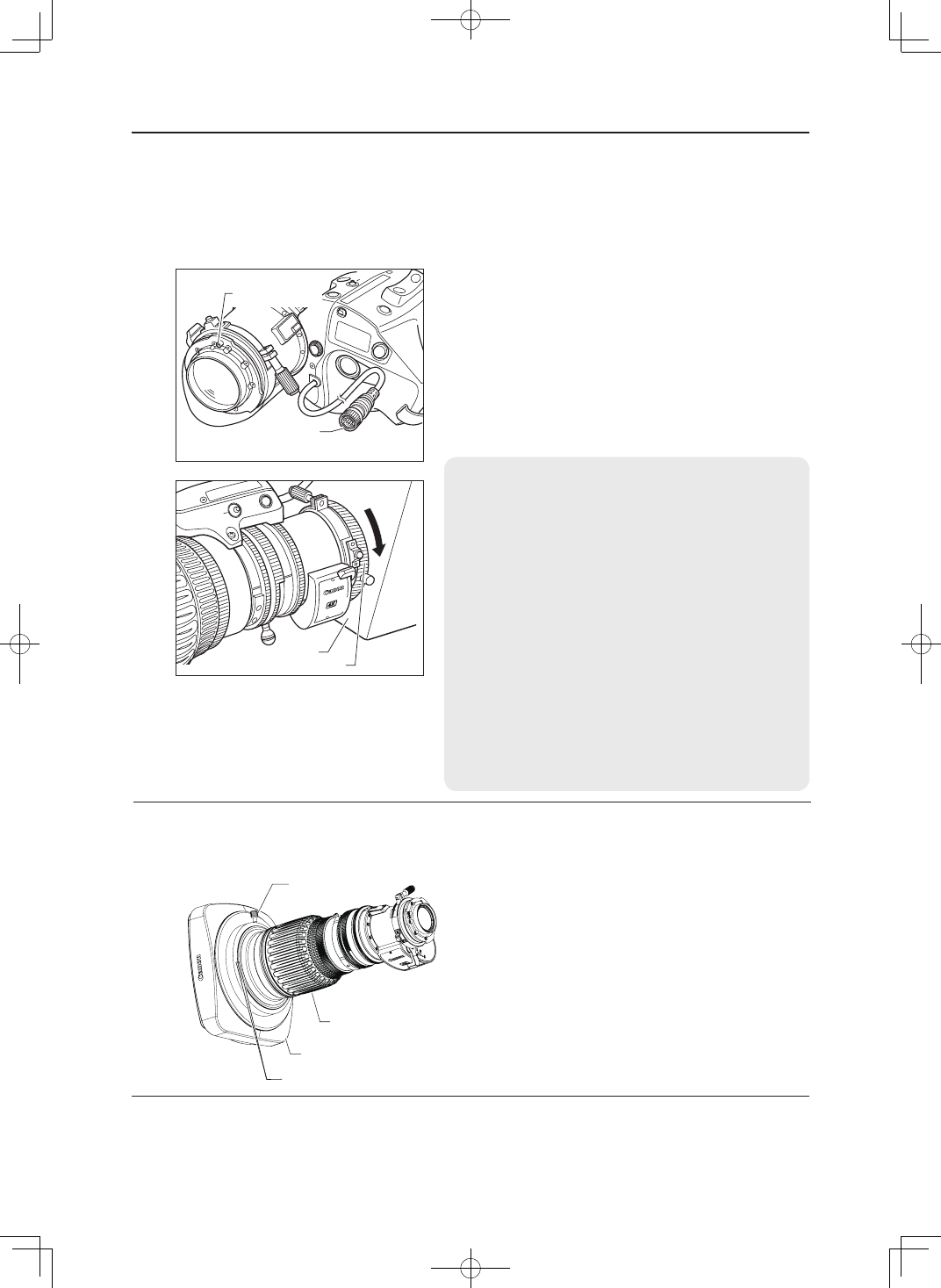

カメラへ取り付ける
レンズを接続する前にカメラの電源を
OFF
にしてください。
VTR
DISPLA
Y
RET
MEMO
AUX
T
W
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
M
AUX
MEMO
2
取付け・接続
1
フードをレンズに取り付けます。
2
フードとレンズ鏡筒に付いている、それぞれの指標点
を合わせます。
3
フードロックノブを締めます。
2-3.
電源を投入する
カメラの電源を
ON
にします。レンズにも電源が供給されます。
2-2.
フードを取り付ける
出荷時は、レンズキャップが取り付けてあります。最初にこのレンズキャップを取り外します。
