Программирование: Многоосевая обработка
12.2 Функция PLANE: наклон плоскости обработки (номер опции #8)
12
438
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

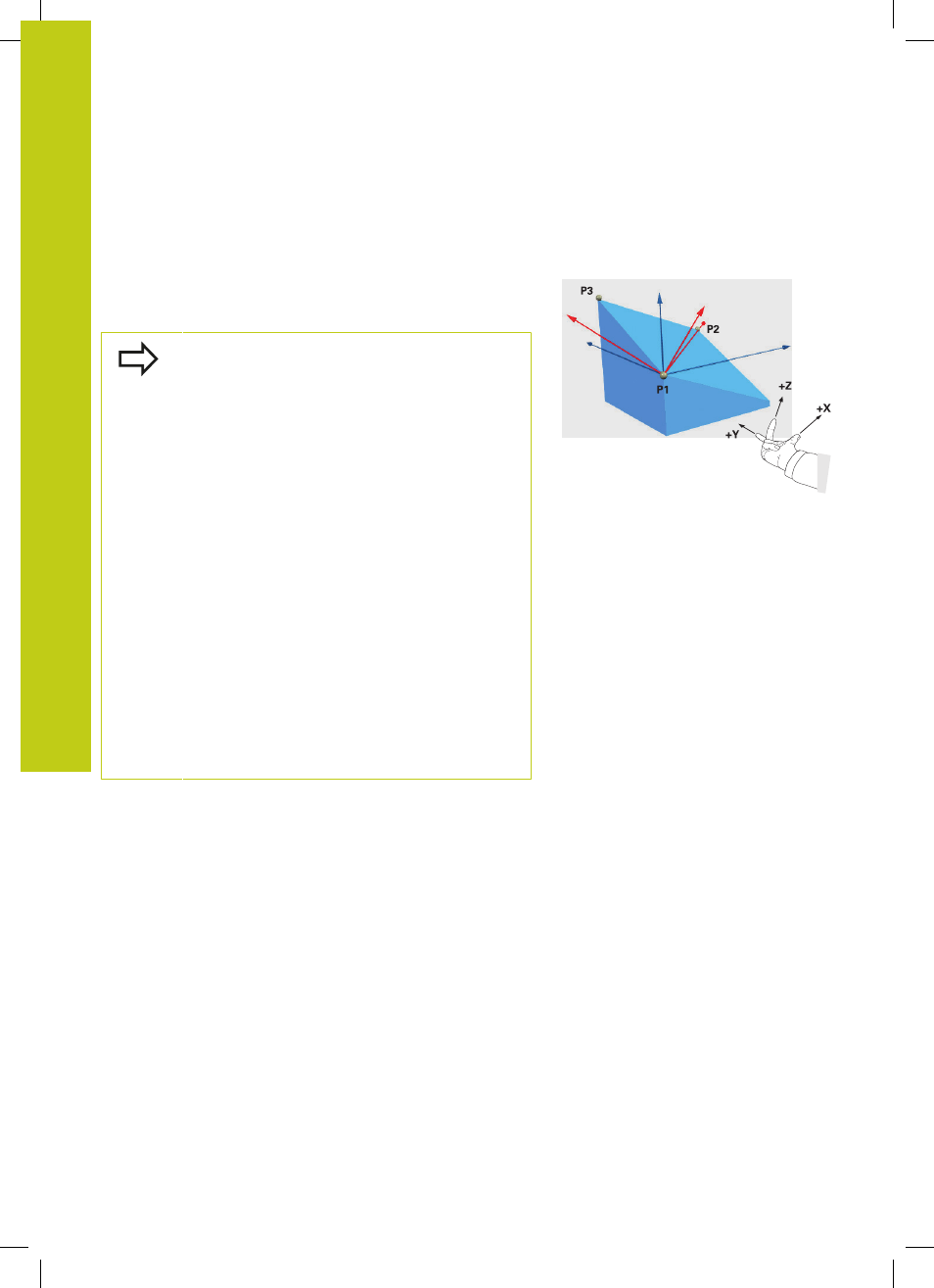

Определение плоскости обработки по трем
точкам: PLANE POINTS
Применение
Плоскость обработки можно однозначно определить, указав
три произвольные точки от P1 до P3 данной плоскости
.
Этот вариант реализован в функции PLANE POINTS.
Обратите внимание перед
программированием
Отрезок, соединяющий точку 1 и точку 2, задает
направление наклоненной главной оси (оси X, где
ось Z - ось инструмента).
Направление наклонной оси инструмента
определяется через положение 3-й точки по
отношению к соединительной линии между
пунктом 1 и пунтом 2. Согласно правилу правой
руки (большой палец = ось X, указательный палец
= ось Y, средний палец = ось Z, см. рис. справа
сверху), действительно следующее: большой
палец (ось X) указывает направление от точки 1 к
точке 2, указательный палец (ось Y) параллелен
наклонной оси Y в направлении к точке 3. В таком
случае средний палец указывает направление
наклонной оси инструмента.
Эти три точки определяют наклон плоскости.
Положение активной нулевой точки система ЧПУ
не меняет.
Описание параметров для процедуры работы
при позиционировании: смотри "Определение
