Вход в контур и выход из контура
6.3
6
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
217
Подвод и отвод по касательной дуге

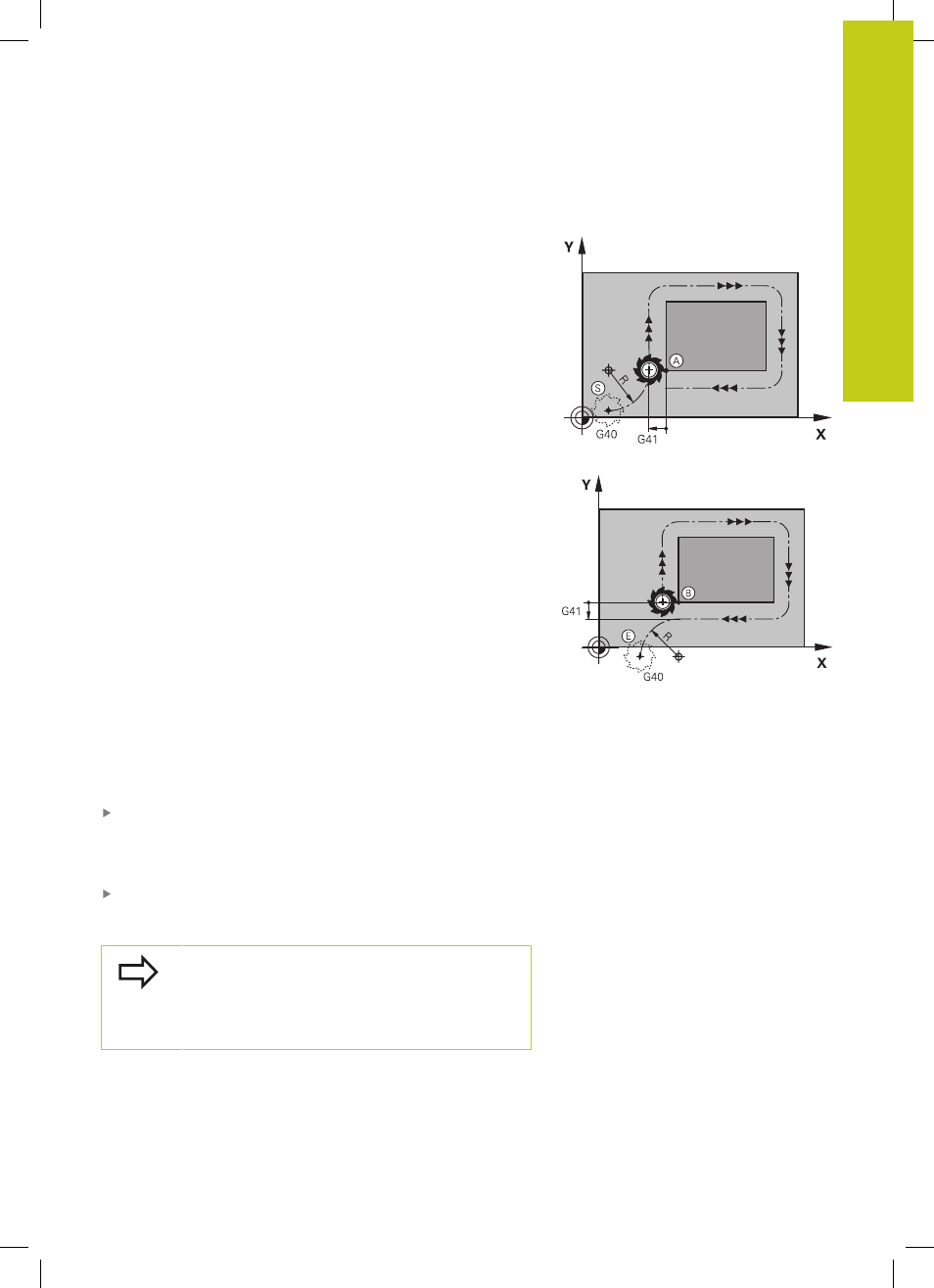

С помощью G26 (рисунок справа в центре) можно
переместиться к заготовке по касательной, а с помощью G27
(рисунок справа внизу) - по касательной отойти от нее. Это
позволяет избежать появления следов выхода из материала.
Начальная и конечная точки
Точка старта и конечная точка находятся вблизи первой или
последней точки контура вне заготовки и программируются без
поправки на радиус.
Подвод
G26
вводится после кадра, в котором запрограммирована
первая точка контура: это первый кадр с поправкой на
радиус G41/G42
Отвод
G27
вводится после кадра, в котором запрограммирована
последняя точка контура: это последний кадр с поправкой
на радиус G41/G42
Радиус для G26 и G27 следует выбрать так,
чтобы система ЧПУ могла создать круговую
траекторию между точкой старта и первой точкой
контура, а также между последней точкой контура
и конечной точкой.
