Примеры программирования
8.6
8
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
293
8.6
Примеры программирования

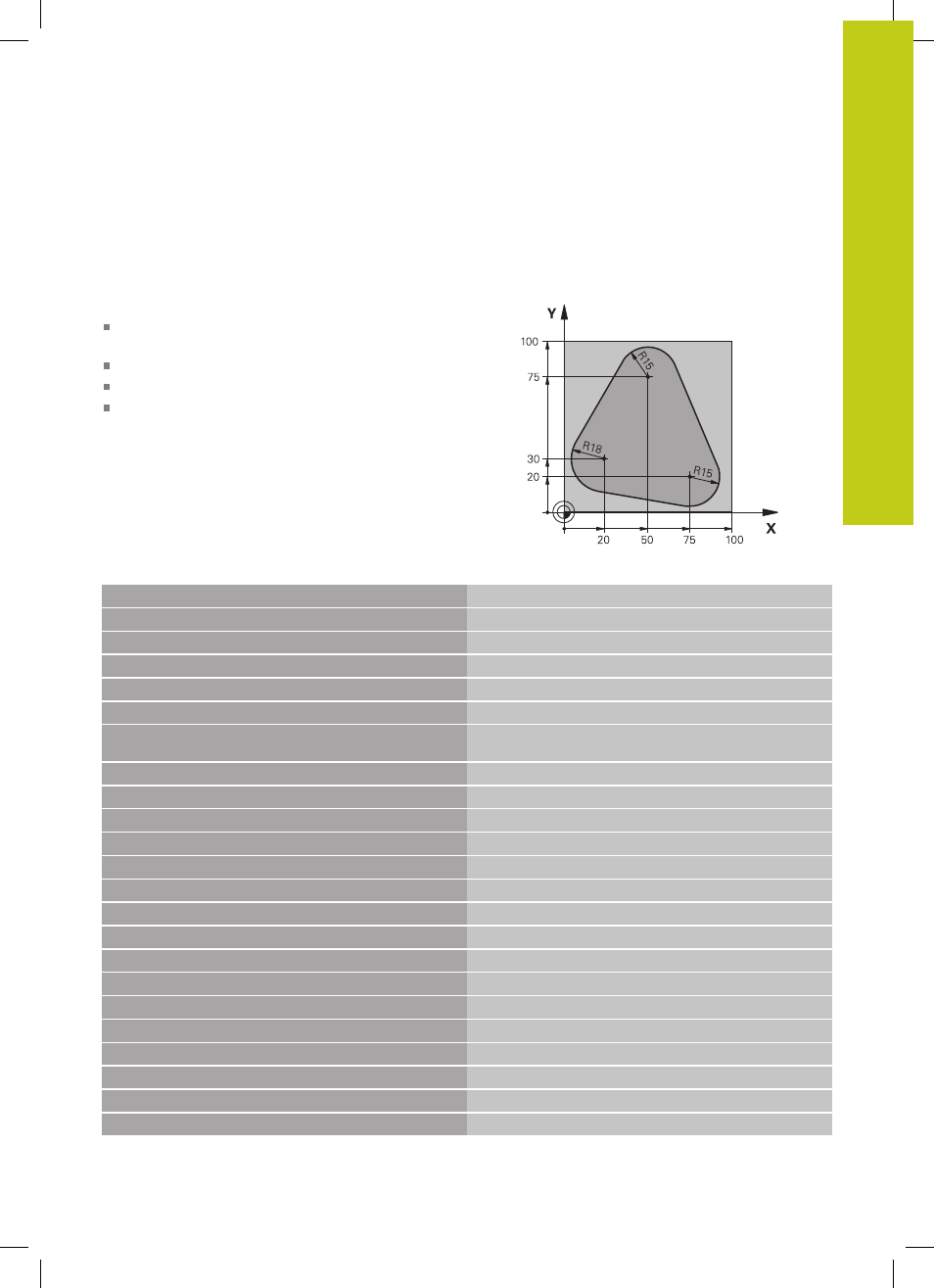

Пример: фрезерование контура несколькими
врезаниями
Работа программы:
Предварительно установите инструмент на
верхнюю кромку заготовки
Введите врезание в приращениях
Фрезерование контура
Повторение врезания и фрезерования контура
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Отвод инструмента
N50 I+50 J+50 *
Установка полюса
N60 G10 R+60 H+180 *
Предварительное позиционирование плоскости
обработки
N70 G01 Z+0 F1000 M3 *
Установка инструмента на верхнюю кромку заготовки
N80 G98 L1 *
Метка для повтора части программы
N90 G91 Z-4 *
Инкрементальное врезание на глубину (вне материала)
N100 G11 G41 G90 R+45 H+180 F250 *
Первая точка контура
N110 G26 R5 *
Вход в контур
N120 H+120 *
N130 H+60 *
N140 H+0 *
N150 H-60 *
N160 H-120 *
N170 H+180 *
N180 G27 R5 F500 *
Выход из контура
N190 G40 R+60 H+180 F1000 *
Отвод
N200 L1,4 *
Возврат к Label 1; всего четыре повтора
N200 G00 Z+250 M2 *
Отвод инструмента, конец программы
N99999999 %PGMWDH G71 *
