Определение образца PATTERN DEF
2.3
2
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
63

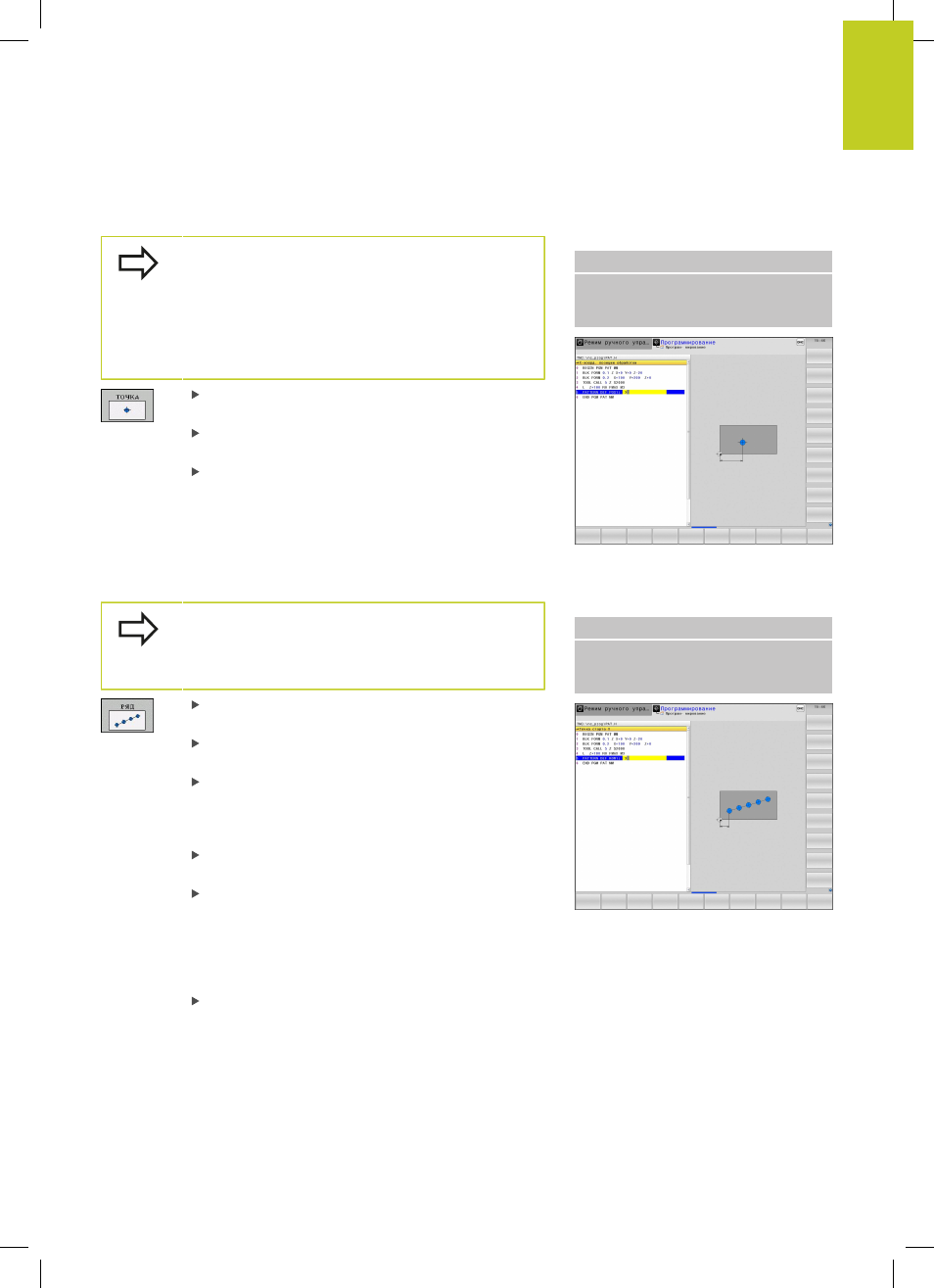

Определение отдельных позиций обработки
Можно ввести максимум 9 позиций обработки, ввод
необходимо каждый раз подтверждать клавишей
ENT
.
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно
до поверхности заготовки Q203, определенной в
цикле обработки.
X-координата позиции обраб.
(абсолютная):
введите координату X
Y-координата позиции обраб.
(абсолютная):
введите координату Y
Координата поверхности заготовки
(абсолютная): введите координату Z, в которой
должна начинаться обработка
NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y
+75 Z+0)
Определение отдельного ряда
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно
до поверхности заготовки Q203, определенной в
цикле обработки.
Начальная точка X
(абсолютная): координата
точки старта ряда по оси X
Начальная точка Y
(абсолютная): координата
точки старта ряда по оси Y
Расстояние позиций обработки (в
инкрементах)
: расстояние между
позициями обработки. Значение может быть
положительным или отрицательным
Количество шагов
: общее количество позиций
обработки
Разворот всего образца (абсолютный)
: угол
разворота вокруг заданной точки старта.
Опорная ось: главная ось активной плоскости
обработки (например, X для оси инструмента
Z). Значение может быть положительным или
отрицательным
Координата поверхности заготовки
(абсолютная): введите координату Z, в которой
должна начинаться обработка
Кадры УП
10 L Z+100 R0 FMAX
11 PATTERN DEF ROW1
(X+25 Y+33,5 D+8 NUM5 ROT+0 Z
+0)
